ТОРМОЗЫ ÀÂÒÎÌÎÁÈËÅÉ ÃÀÇ-69 è ÃÀÇ-69À
Тормозная система автомобиля ГАЗ-69 состоит из ножных тормозов и центрального тормоза с ручным приводом. Все тормозы - колодочного типа. Ножной и центральный тормозы действуют независимо друг от друга. Ножной тормоз имеет гидравлический привод, действующий от педали на все колеса.
Центральный тормоз расположен непосредственно за раздаточной коробкой и действует на задний карданный вал. Он имеет механический тросовый привод.
УСТРОЙСТВО НОЖНЫХ ТОРМОЗОВ ÀÂÒÎÌÎÁÈËÅÉ ÃÀÇ-69 è ÃÀÇ-69À
Передние и задние тормозы одинаковые. Разница лишь в способе присоединения трубопровода к колесному цилиндру тормоза. В задних тормозах развальцованный конец металлической трубки трубопровода соединяется штуцером с колесным цилиндром. В передних тормозах, ввиду управляемых передних колес, соединение колесного цилиндра с трубопроводом осуществляется с помощью гибкого резинового шланга.
Все детали тормозов автомобиля ГАЗ-69, за исключением тормозных щитов, одинаковы с тормозами автомобиля „Победа".
Конструкция заднего тормоза показана на фиг. 96 и 97.

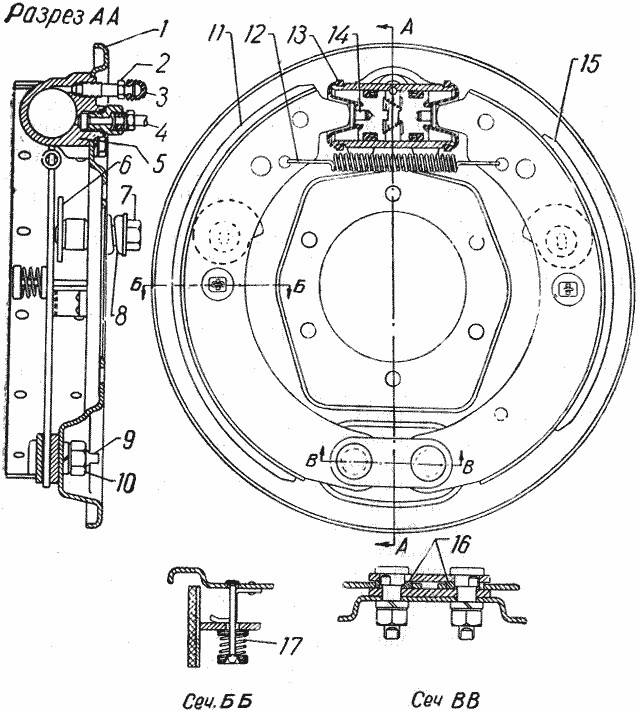

Фиг. 96. Задний тормоз:
1 - щит, 2 - перепускной клапан, 3 - колпачок, 4 - трубка, 5 - колесный цилиндр, 6 - регулировочный эксцентрик, 7 - шестигранная головка оси эксцентрика, 8 - пружина эксцентрика, 9 - опорный палец, 10 - гайка опорного пальца, 11 - передняя колодка, 12 - стяжная пружина колодок, 13 - защитный колпак цилиндра, 14 - сухарь поршня, 15 - задняя колодка, 16 - эксцентриковая шайба опорного пальца, 17 - пружина, прижимающая колодку тормоза к щиту.

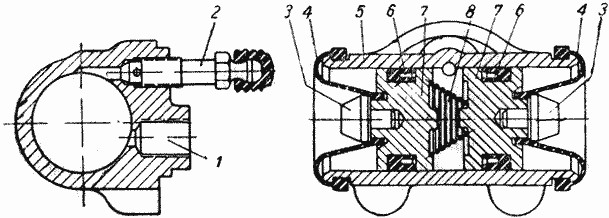

Фиг. 97. Колесный цилиндр тормоза:
1 - резьба штуцера трубки гидропровода, 2 - перепускной клапан, 3 - сухарь поршня, 4 - защитный колпак цилиндра, 5 - колесный цилиндр, 6 - уплотнительная манжета, 7 - поршень, 8 - пружина.
К щиту 1 заднего тормоза двумя болтами привернут колесный цилиндр 5.
На фиг. 97 показано внутреннее устройство колесного цилиндра. В колесном цилиндре установлены поршни 7 с резиновыми манжетами 6 и с разжимной пружиной 8, постоянно прижимающей манжеты к поршням. Для предохранения от попадания грязи внутрь цилиндра служат резиновые колпаки 4.
В середине цилиндр имеет два отверстия, расположенные одно над другим. Через нижнее отверстие в цилиндр поступает жидкость при торможении, через верхнее из цилиндра удаляется воздух при заполнении системы жидкостью.
Верхнее отверстие закрыто перепускным клапаном 2 с резиновым колпачком.
В нижней части щита (фиг. 96) расположены опорные пальцы 9, на которые надеты бронзовые эксцентрики 16, являющиеся осями качания колодок 11 и 15.
Вращением пальцев с эксцентриками нижние концы колодок сближаются или удаляются, в результате чего изменяется зазор между колодками и барабаном в нижней части тормоза.

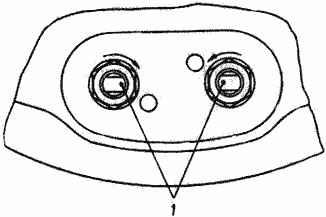

При правильной установке колодок, имеющих новые, неизношенные накладки, метки на пальцах (керны на наружных торцах) должны быть обращены одна к другой, как показано на фиг. 98.
Колодки 11 и 15 (фиг. 96) верхними концами опираются на сухари 14, запрессованные в поршни колесного цилиндра. При раздвигании поршней колодки прижимаются к барабанам и происходит торможение.
Обе колодки одинаковые, но накладки их разные: передние колодки имеют длинные накладки, задние - короткие, что сделано для выравнивания их износа.

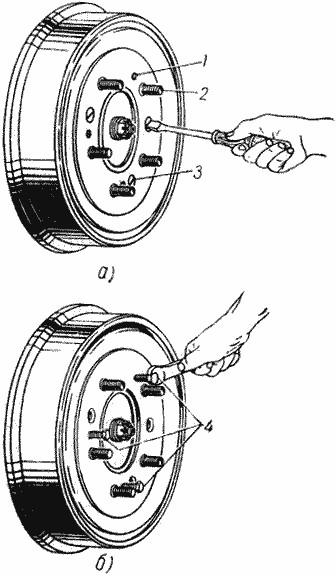

Каждая колодка опирается внутренней стороной на регулировочный эксцентрик 6, стопорящийся в любом положении пружиной 8. Поворотом этого эксцентрика изменяется зазор между колодкой и тормозным барабаном. Ось эксцентрика выведена наружу (за щит тормоза) и заканчивается шестигранником 7 под ключ. Колодка своим ребром (см. сечение ББ на фиг. 96) опирается на угольник, приклепанный к щиту, и прижимается к нему пружиной 17. Колодки притягиваются к эксцентрикам 6 стяжной пружиной 12. Тормозные барабаны, имеющие внутренний диаметр равный 280 мм, состоят из стального диска и чугунного обода, соединенных вместе в процессе отливки. К диску барабана приварено усилительное кольцо. Тормозной барабан съемный (фиг. 99), надевается на шпильки колес и центрируется буртиком ступицы, затем привертывается к ней тремя винтами 3.
Винты расположены неравномерно по окружности, что обеспечивает установку барабана только в одно определенное положение (после демонтажа).
Три отверстия с резьбой 1 в усилительном кольце служат для снятия барабана со ступицы при помощи болтов, завертываемых в эти отверстия. Винты 3 служат только для удержания барабана на месте, когда колесо снято. При закреплении колеса гайками барабан зажимается между колесом и фланцем ступицы, а винты 3 разгружаются. Нельзя тормозной барабан одного колеса надевать на ступицу другого, так как окончательная обработка тормозных барабанов производится в сборе с их ступицами; поэтому тормозные барабаны отдельно от ступиц взаимонезаменяемы.
Ножной привод тормозов состоит из педали, главного цилиндра и трубопроводов, соединяющих главный цилиндр с колесными.
Педаль тормоза установлена на оси, закрепленной на раме. В бобышку педали запрессована бронзовая втулка. Смазка к педали подводится через прессмасленку по сверлению в оси. Осевой зазор педали устраняется пружинной шайбой, установленной между торцами бобышек педалей тормоза и сцепления.
Главный цилиндр (фиг. 100) имеет одинаковое устройство на всех автомобилях, выпускаемых Горьковским автомобильным заводом.
Он отлит за одно целое с резервуаром для тормозной жидкости. Устроен и работает главный цилиндр следующим образом: при нажатии на педаль тормоза толкатель 16 давит на поршень 14, снабженный двумя резиновыми уплотнительными манжетами 3 и 5. Кромка манжеты 5 перекрывает компенсационное отверстие В. Тогда внутри цилиндра в полости Д повышается давление, жидкость, преодолевая силу пружины 6 выпускного клапана 8, открывает клапан и, поступая по трубопроводам в колесные цилиндры, приводит в действие тормозы.
При отпускании педали тормоза она силой пружины 20 возвращается в исходное положение, и поршень 14 усилием пружины 13 перемещается вслед за толкателем 16. Тормозные колодки под действием стяжных пружин сближаются, прекращая торможение, и сближают поршни колесных цилиндров. Тормозная жидкость вытесняется из колесных цилиндров и возвращается в полость Д главного цилиндра через впускной клапан 7.
Фиг. 100. Главный цилиндр:
1 - замочное кольцо, 2 - упорная шайба, 3 - уплотнительная манжета, 4 - звездообразная пружинная пластина, 5 - манжета, 6 - пружина выпускного клапана, 7 - впускной клапан, 8 - выпускной клапан, 9 - пробка, 10 - крышка, 11 - корпус, 12 - трубка, 13 - возвратная пружина, 14 - поршень, 15 - защитный кожух 16 - толкатель, 17 - контргайка, 18 - тяга, 19 - педаль, 20 - оттяжная пружина, А - отверстие в поршне, Б-В - отверстия главного цилиндра, Г - резервуар, Д и Е - полости цилиндра.
Объем жидкости, поступающей обратно в главный цилиндр из трубопровода при оттормаживании, может оказаться меньше объема, освобождаемого поршнем в цилиндре. В этом случае в полости Д образуется разрежение, под действием которого жидкость из полости Е перетекает в полость Д по отверстиям А в головке поршня, отжимая кромки манжеты 5. Пополнение жидкости при этом в полости Е происходит из резервуара через отверстие Б.
В крайнем положении поршня 14 полость Д через отверстие В будет сообщаться с резервуаром Г, и давление в ней станет равным атмосферному.
Перетекание жидкости из трубопровода в главный цилиндр прекратится, как только колодки тормозов под действием стяжной пружины упрутся в регулировочные эксцентрики. После этого клапан 7 сядет на место. Пружина 13 рассчитана так, что в трубопроводе после прекращения торможения остается избыточное давление, равное 1 кг/см2, препятствующее проникновению воздуха в систему.
Трубопроводы тормозов состоят из медных трубок и соединительной арматуры. Все соединения в связи с высоким давлением в трубопроводах должны быть герметичными. Последнее достигается двойной отбортовкой концов трубок. На фиг. 101 показана последовательность операций для двойной отбортовки при помощи приспособления и двух специально заточенных бородков.

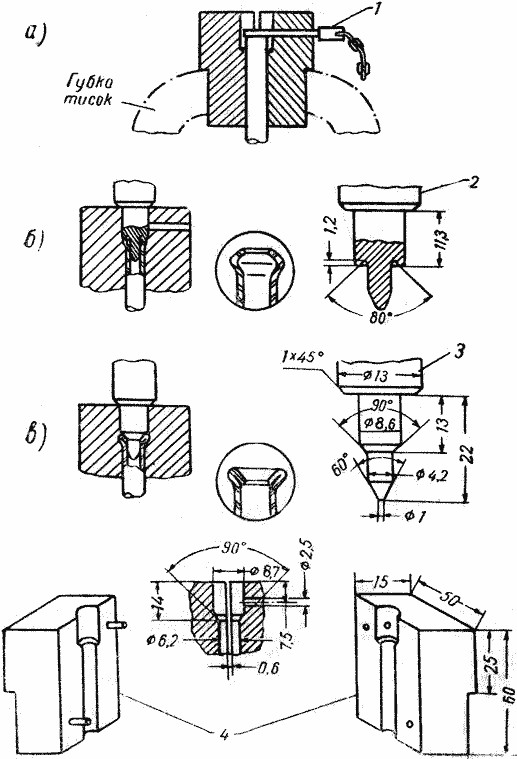

Фиг. 101. Двойная отбортовка трубок гидравлического привода тормозов:
а, б, в - последовательные операции; 1 - установочный штырь, 2 - пуансон первой операции 3 - пуансон второй операции, 4 - половинки матрицы.
Гибкие шланги тормозных трубопроводов состоят из внутренней резиновой трубки, оплетенной двумя слоями ткани, привулканизированной к резине, и наружного резинового слоя. Внутренний диаметр шлангов равен 3,2 мм. При действии тормозов давление в тормозной системе достигает 70 - 80 кг/см2. Тормозные шланги должны выдерживать без разрушения контрольное испытание при давлении 350 кг/см2. На концах шлангов установлена металлическая соединительная арматура.
Не следует применять шланги кустарного изготовления ввиду их малой надежности и возможности аварий.
При монтаже гибких шлангов передних тормозов необходимо следить за тем, чтобы шланги не были перекручены. Перекрученные шланги приобретают повышенную жесткость и дополнительные изгибы, препятствующие нормальному их расположению. При поворотах и вертикальных колебаниях колес перекрученные шланги задевают за колеса или детали подвески и со временем перетираются. Перекручивание вредно также и для задних шлангов, так как может привести к перетиранию их о пол кузова.
Во избежание перекручивания необходимо монтировать шланги в следующем порядке:
1. Ввернуть шланг в колесный цилиндр переднего тормоза (или в тройник для задних тормозов) и окончательно затянуть.
2. Вставить свободный наконечник шланга в кронштейн, затянуть гайку крепления наконечника и затем завернуть соединительную гайку трубопровода.
Затяжку соединительной гайки и гайки крепления наконечника производить с обязательной поддержкой ключом за шестигранник наконечника.
3. Повернуть передние колеса влево и вправо до отказа и проверить, не качаются ли шланги колес.
При последующей подтяжке (для устранения течи) соединения шланга с колесным цилиндром или с тройником (для задних тормозов) необходимо противоположный конец шланга повернуть на соответствующий угол, предварительно ослабив соединительную гайку трубопровода.
