УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А


Легкость управления автомобилем, устойчивость его движения, а также нормальный и равномерный износ покрышек передних колес обеспечиваются путем правильных углов установки колес.
Угол развала колес (фиг. 88), или угол, образованный плоскостью колеса с вертикальной плоскостью, параллельной продольной оси автомобиля, равен 1°30'. Угол этот соответствует разности расстояний между колесами А - Б = 32 мм приблизительно.


Фиг. 88. Угол развала колес.

Развал колес уменьшает усилие, необходимое для их поворота, и способствует правильной работе подшипников ступиц колес.

Развал колес автомобиля ГАЗ-69 не регулируется. Он обеспечивается конструктивно наклоном цапфы поворотного кулака. При измерении размеров А и Б автомобиль должен стоять на горизонтальной площадке; давление воздуха в шинах передних колес должно быть 2 кг/см2, в шинах задних колес - 2,2 кг/см2.

Во время эксплуатации автомобиля правильный угол развала может быть нарушен вследствие износа цапф и втулок шкворневых подшипников и появления чрезмерных зазоров в подшипниках ступиц передних колес.

Необходимо периодически проверять правильность развала колес, своевременно производить регулировку шкворневых подшипников (при необходимости - заменять или ремонтировать шкворни и втулки) и подшипников ступиц.

Нарушение угла развала колес приводит к неравномерному износу покрышек передних колес. Износ покрышек с наружной стороны свидетельствует об увеличении угла развала колес. Нулевой или отрицательный развал ведет к износу покрышек с внутренней стороны, вызывает „виляние" колес и увеличение усилия на рулевом колесе при повороте автомобиля.

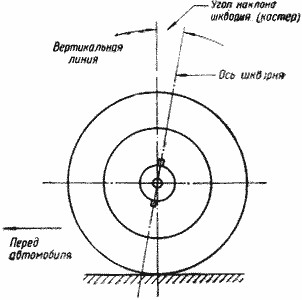

Угол наклона нижнего конца шкворня вперед (фиг. 89) равен 3°. Этот угол обеспечивает автомобилю хорошую устойчивость (особенно на поворотах) и облегчает управление автомобилем. Так же, как и развал, угол наклона шкворня не регулируется.

Наклон нижнего конца шкворней вперед достигается соответствующей установкой передних рессор (передние ушки выше задних).

При уменьшении угла наклона шкворней движение автомобиля становится менее устойчивым (руль плохо „держит" дорогу), частично теряется „самовозврат'' рулевого колеса при выходе автомобиля из поворота, появляется „виляние" колес.

Если автомобиль при нормально накачанных шинах уводит в одну сторону, это свидетельствует о том, что углы наклона нижних концов шкворней обоих колес неодинаковые. Во время эксплуатации угол наклона шкворней может уменьшиться при значительной осадке или поломке передних рессор, а также из-за износа цапф и втулок шкворневых подшипников.

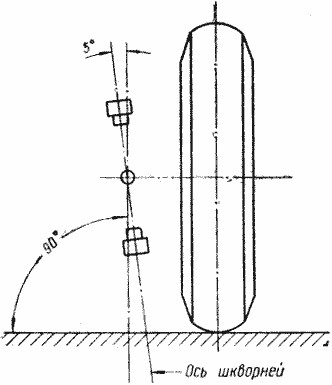

Угол бокового наклона шкворня (фиг. 90) или угол, образованный осью шкворней с вертикальной плоскостью, параллельной продольной оси автомобиля, равен 5°. Этот угол не регулируется. Он достигается соответствующим расположением оси шкворневых втулок в шаровой опоре поворотного кулака переднего моста.

Боковой наклон шкворней значительно повышает способность автомобиля держать дорогу.

Поворачиваясь вокруг наклонной оси шкворней, колесо при повороте автомобиля стремится подняться от земли вверх, но этому мешает сила тяжести передней части автомобиля. Под действием этой силы тяжести колеса сами стремятся повернуться в положение, соответствующее движению автомобиля по прямой, и, чтобы вывести их из нейтрального положения, требуется приложить к ним некоторое усилие. Этим и объясняется то, что все небольшие толчки, испытываемые колесами во время движения, не выводят их из нейтрального положения.

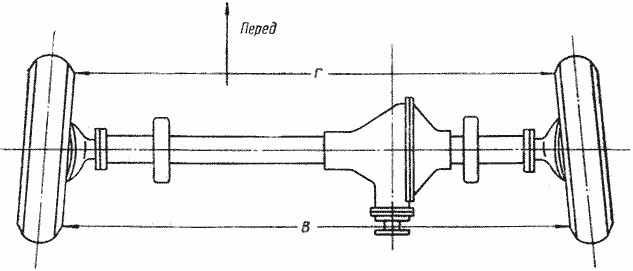

Угол схождения колес (фиг. 91) измеряется разностью расстояний В и Г между внутренними краями шин, сзади и спереди, замеренных на высоте центров колес в положении, соответствующем движению по прямой. Размер В должен быть больше размера Г на 1,5 - 3 мм.

Передние колеса, имеющие развал, будут катиться без скольжения шин по дороге в том случае, если при движении они будут иметь некоторый угол схождения. Вследствие развала колеса катятся по расходящимся дугам. Чтобы избежать этого явления, вызывающего проскальзывание, и связанного с ним повышенного износа шин, необходим угол схождения колес для того, чтобы последние катились по сходящимся дугам, и таким образом нейтрализовалось бы вредное действие развала. Величина схождения колес выбирается в соответствии с величиной их развала.

Схождение колес регулируется изменением длины тяги 15 (фиг. 95) рулевой трапеции.

В эксплуатации необходимо периодически проверять схождение колес и, если оно нарушилось, следует регулировать его.

Если схождение обоих колес не одинаковое, автомобиль „ведет" в сторону колеса с меньшим схождением.

Может оказаться, что схождение колес вдруг стало чрезмерно большим, - причиной этого может быть погнутость тяги рулевой трапеции.

При проверке и регулировке схождения колес автомобиль должен стоять на горизонтальной площадке, в шинах должно быть нормальное давление воздуха, передние колеса должны быть поставлены в положение, соответствующее движению по прямой.

Замер размеров В и Г производится специальной линейкой. Проверку желательно произвести в двух положениях колес, для чего после первого замера нужно продвинуть автомобиль на 1 м и повторить замер.

Фиг. 91. Угол схождения колес.

Регулировка углов поворота передних колес. Максимальный угол поворота внутреннего колеса (относительно центра поворота автомобиля) должен быть равным 30°; наружное колесо при этом должно повернуться на 28 - 29°. Угол поворота колес ограничивается соприкосновением головки регулировочного болта, ввернутого в корпус поворотного кулака с упором, привернутым к фланцу шаровой опоры (фиг. 95).

Головки регулировочных болтов 12 должны соприкасаться с упором при повороте колес на 30°: правого колеса - вправо, а левого - влево.

После регулировки необходимо туго законтрить болты 12 гайкой 13.

УХОД ЗА ПЕРЕДНИМ МОСТОМ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

Уход за передним мостом заключается в поддержании уровня масла в картере и его периодической смене весной и осенью, в смазке кардана и шкворней поворотного кулака, в регулярной подтяжке ослабевших соединений (гайка фланца ведущей шестерни, передняя крышка, крепление правой и левой половин картера, крепление рычагов рулевой трапеции к корпусу поворотного кулака), в периодической регулировке подшипников шестерен главной передачи и шкворней поворотных кулаков, в устранении неисправностей.

Через каждые 6 тыс. км пробега необходимо:

1. Проверять затяжку болтов крепления половин картера.

2. Проверить и, при необходимости, регулировать подшипники шкворней поворотных кулаков.

3. Проверять и, если необходимо, регулировать угол схождения передних колес.

Через каждые 12 тыс. км пробега необходимо:

1. Проверять осевой зазор подшипников ведущей шестерни.

2. Подтянуть гайки крепления рычагов рулевой трапеции к поворотным кулакам.

Через каждые 30 - 40 тыс. км пробега необходимо проверять зазор между торцем коробки дифференциала и опорной шайбой шестерни полуоси.

Если при полном повороте колес не обеспечиваются нормальные радиусы поворота автомобиля или если при этом шины за что-либо задевают, то следует проверить величину максимальных углов поворота передних колес.

Необходимо периодически очищать сапун переднего моста от грязи.
