ГA3-3307. Проверка основных параметров карбюратора К-135МУ

ГA3-3307. Проверка основных параметров карбюратора К-135МУ

Проверить и при необходимости отрегулировать момент включения экономайзера.

Проверка момента включения экономайзера производится при снятых крышке и прокладке поплавковой камеры. Нажатием пальца планка 1 (рис. 61) устанавливается так, чтобы расстояние между ней и плоскостью разъема карбюратора составляло 15 мм±0,2 мм. При этом регулировочной гайкой 2 штока необходимо установить зазор 3 мм±0,2 мм между торцом гайки и планкой 1. После регулировки гайку 2 следует обжать.

Проверить герметичность клапана экономайзера на приборе для проверки пропускной способности жиклеров. Под напором-столба воды 1000 мм±2 мм допускается пропуск не более четырех капель в минуту.

Проверить производительность ускорительного насоса. При темпе качания рычага привода дроссельных заслонок 20 качков в минуту производительность ускорительного насоса должна быть не менее 12 см3 за 10 ходов поршня.

Несоответствие насоса техническим требованиям свидетельствует о неплотности клапанов или засорении распылителей.

Проверить пропускную способность жиклеров на специальном приборе или замером калибрами. Пропускная способность жиклеров проверяется под напором столба воды высотой 1000 мм±

2 мм при температуре 20°С±1 °С.

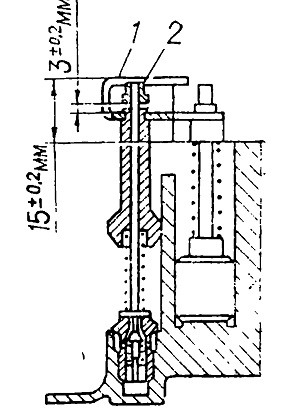

Рис. 61. Проверка момента включения экономайзера:
1 — планка привода;.
2—гайка штока включения
