ГA3-3307. Ручной насос для переливания бензина
Для переливания или перекачивания бензина с помощью насоса (рис. 56)
следует:
1. Конец длинного шланга, надетого на всасывающий штуцер, опустить в
переливаемый бензин. При этом баллон 6 должен быть расположен вверх
стрелкой, изображенной на нем. Конец корот^ кого шланга направить в
емкость, в которую переливается бензин.
2. Привести насос в действие нажатием баллона рукой и отпусканием (рис.
56, А).
3. Как только бензин потечет, перевернуть баллон острием стрелки вниз.
Нажатия на баллон прекратить, и бензин потечет самотеком (рис. 56, Б).
4. При необходимости насос может быть использован для перекачивания бензина в вышерасположенную емкость. В этом случае нажатия и отпускания баллона прекращать не следует.
5. После окончания применения насоса надо сливать
из него бензин.
В случае отказа в работе при засорении разборку насоса производить не
следует. Засорение устраняется путем продувки насоса ручным воздушным
насосом.

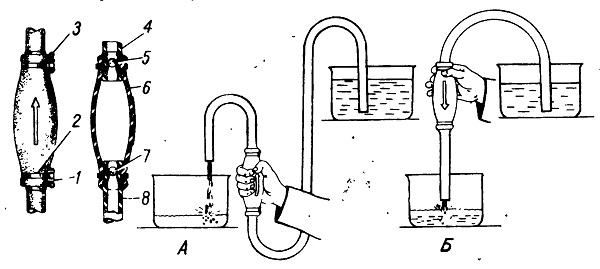

Рис. 56. Насос для переливания бензина:
1—пряжка; 2—стяжная лента; 3—шплинт; 4 и 8—шланги; 5 и 7—клапаны;
6—баллон
