ГA3-3307. Рычажно-плунжерный шприц
Рычажно-плунжерный шприц (рис. 55) предназначен для ручной смазки под
давлением узлов автомобиля, снабженных пресс-масленками.
Для работы шприца следует ввести в зацепление
шпильку 11 рукоятки 10 с поршнем 7. Надеть наконечник 1 на
пресс-масленку
и, нажимая рукояткой 10 на смазку, производить качание рычага о. При
этом шприц создает давление 35 МПа (350 кгс/см2).
При заполнении шприца необходимо следить, чтобы в полости Б не оставался
воздух. Наличие в полости Б воздуха нарушает работу шприца.
Для удобства смазывания карданных шарниров вала руля придается
дополнительный наконечник 13, который надевается на основной наконечник
шприца.

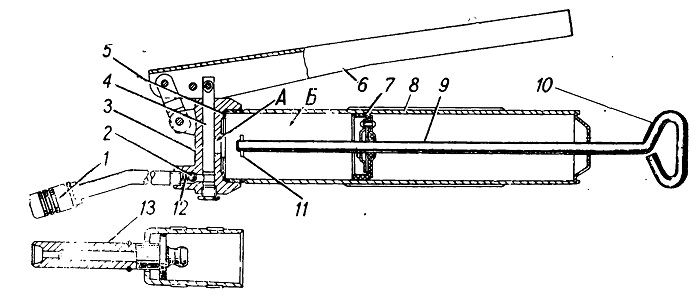

Рис. 55. Рычажно-плунжерный шприц:
А—отверстие; Б—полость; 1—основной наконечник; 2—шариковый клапан; 3—
Крышка; 4—плунжер; 5—прокладка; 6—рычаг; 7 — поршень; 8 — корпус; 9—
шток; 10—рукоятка; 11—шпилька; 12—пружина; 13—дополнительный наконечник
