ГA3-3307. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
ГA3-3307. ШОФЕРСКИИ ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
Для проведения технического обслуживания автомобиля и небольшого ремонта
его механизмов в пути завод прилагает комплект инструмента, в который,
кроме обычного инструмента общего пользования, входят специальные ключи
(рис. 52), гидравлический домкрат, рычажно-плунжерный шприц. Ручной
насос для переливания бензина прикладывается по специальному заказу.
Для удобства хранения инструмента придаются две инструментальные сумки:
большая и малая.
Сумки с инструментом помещаются в отсеке за спинкой
сиденья пассажира. Домкрат, монтажные лопатки и огнетушитель размещены в
кабине водителя на полу и на панели задка в предусмотренных для их
крепления устройствах.
Размещение обязательного и дополнительного инструмента и принадлежностей
показано на рис. 53.
Дополнительные принадлежности 4, 5, 6, 9, 10, 11,
12, 13, 1 15, 20, 21, 22 и 23 прикладываются только к автомобилям,
изготовленным по особому заказу.
Знак аварийной остановки и возимый комплект запасных частей находится в
отсеке для укладки инструмента и принадлежностей.
Рис. 52. Специальные ключи:
1—ключ регулировки подшипников ступиц задних колес; 2—ключ торцовый 12
мм регулировочного винта вала рулевой сошки и пробок маслосливных
отверстий; 3 — ключ внутреннего колпака передней ступицы и гайки
подшипников передних колес; 4—ключ гаек газопровода; 5—отвертка винтов
крепления тормозных барабанов; 6—ключ свечной и болтов крепления
бензонасоса; 7—ключ накидной 30 мм; 8—ключ накидной 24 мм; 9—ключ гаек
головки блока и регулировочных эксцентриков колодок тормоза;
10—лопатка-вороток; 11—ключ торцовый 5 мм для крепления зеркала заднего
вида; 12—вилочная монтажная лопатка в вороток домкрата

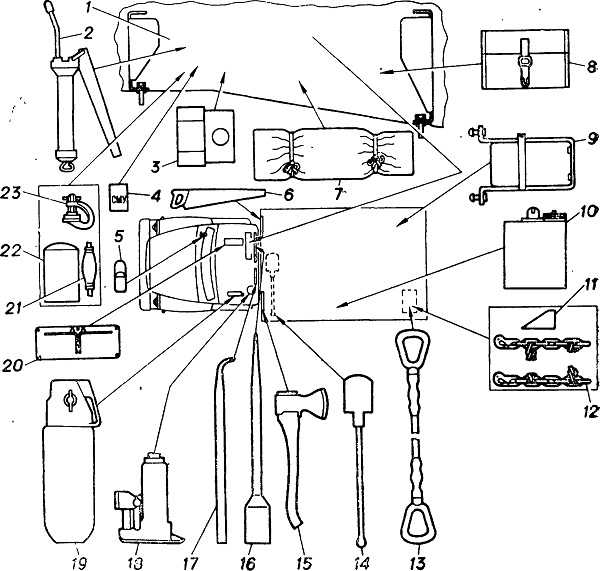

Рис. 53. Размещение инструмента и
принадлежностей на автомобиле:
1 — отсек для укладки инструмента и принадлежностей (за спинкой сиденья
пассажира); 2 — шприц (в отсеке); 3 — ключ регулировки подшипников
ступиц задних колес (в отсеке); 4 — светомаскировочное устройство (в
отсеке); 5 — питьевой бачок (в кабине); 6 — пила (на переднем борту
платформы); 7 — большая инструментальная сумка (в отсеке); 8 — малая
инструментальная сумка (в отсеке); 9 — держатель канистры (под
платформой справа); 10—бачок для масла (на кронштейне под платформой);
11—упоры для колес (в платформе); 12 — цепи противоскольжения (в
платформе); 13 — буксирный трос (в платформе); 14— лопата (под
платформой); 15 —топор (на переднем борту платформы); 16 —
лопатка-вороток (в кабине); 17 — вилочная монтажная лопатка и вороток
домкрата (в кабине); 18 — домкрат (в кабине); 19 — огнетушитель (в
кабине); 20 — уплотнительный чехол радиатора (в кабине); 21 — ручной
насос для прокачки бензина (в отсеке); 22 — брезентовое ведро (в
отсеке); 23—электровулканизатор (в отсеке)
