ГA3-3307. КОЛЕСА И ШИНЫ

Колесо автомобиля ГАЗ-3307 (рис. 33) имеет обод с коническими полками и съемное разрезное бортовое кольцо, одновременно выполняющее функцию замочного кольца.

С целью предотвращения травмирования обслуживающего персонала, а также во избежание повреждения шины и обода при монтаже и демонтаже колес категорически запрещается использовать инструменты, не предусмотренные технической документацией на автомобиль (кувалда, лом и другие тяжелые предметы).

ГA3-3307. Монтаж шины на колесо

1. Проверить состояние обода, бортового кольца, шины, камеры и ободной ленты.

Обод и бортовое кольцо должны быть правильной формы без местных вмятин, трещин, а также без коррозии, грязи и наплывов краски.

Борта шины должны быть без задиров и повреждений, препятствующих монтажу. Камеру и внутреннюю часть шины слегка припудрить тальком.

Монтировать шины только на обод с бортовым кольцом, имеющим маркировку 6,0Б-20.
2. Положить обод замочной частью вверх. Положить шину на обод и вставить вентиль в вентильный паз обода.

Затем приподнять шину со стороны вентиля и надеть ее противоположную сторону на обод.

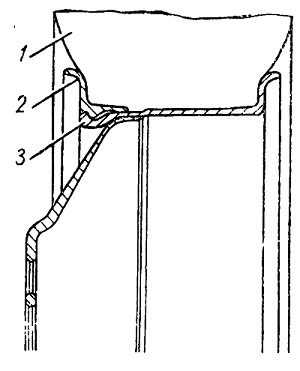

Рис. 33. Колесо:
1—шина; 2 — бортовое кольцо; 3—обод

3. Вставить бортовое кольцо в шину и наступить на него ногой так, чтобы шина осела вниз. Затем вставить бортовое кольцо одним концом в замочную канавку обода и усилием ног вдавливать его постепенно до полной посадки в замочную канавку. В случае, если усилия ног для посадки бортового кольца недостаточно, этого можно достигнуть ударом молотка по бортовому кольцу (осторожно, чтобы не повредить бортовое кольцо).

Убедиться, что бортовое кольцо заняло правильное положение в замочной канавке обода, соответствующее накачанному колесу.

4. Поместить колесо в защитное ограждение, если ограждения нет, повернуть колесо бортовым кольцом вниз или установить монтажные лопатки в ручные отверстия диска.

5. Накачать шину. Накачку шины следует производить в два этапа:

— накачать шину до давления 50 кПа (0,5 кгс/см2).

Убедиться в правильном положении борта шины на полке бортового кольца и бортового кольца в замочной канавке обода. Зазор между бортовым кольцом и краем замочной канавки обода должен быть не более 3 мм.

В случае неправильной установки бортового кольца и борта шины (борт шины упирается в кромку бортового кольца) выпустить воздух из шины, исправить положение бортового кольца, заправить борт шины на полку бортового кольца и повторить накачку шины до давления 50 кПа (0,5 кгс/см2).

При повторной неправильной посадке заменить бортовое кольцо:

— накачать шину до рекомендуемого давления.

Помните, что от давления воздуха в шине на замочную часть колеса действует выталкивающая сила порядка 150—200 кН (15—20 тонн). .

6. Навернуть на вентиль колпачок.
