ГA3-3307. КОРОБКА ПЕРЕДАЧ



Коробка передач механическая, имеет четыре передачи для движения вперед и одну для движения назад.

Шестерня первичного вала 1 (рис. 28), а также шестерни II и III передач вторичного вала 9 находятся в постоянном зацеплении с шестернями блока шестерен промежуточного вала 16 и имеют косые зубья. Шестерни I передачи и заднего хода — прямозубые и не находятся в постоянном зацеплении.

На переднем конце вторичного вала 9 на шлицах установлена муфта 17, которая служит для включения третьей и четвертой пе-редач. В средней части вторичного вала свободно вращаются шестерни второй 6 и третьей 5 передач, а по шлицам перемещается шестерня 7 первой передачи и заднего хода. На заднем конце вторичного вала установлены шестерни привода спидометра и фланец крепления карданного вала.

Промежуточный вал 16 представляет собой блок четырех шестерен: три косозубых 12, 13, 15 и одна прямозубая 10.

С левой стороны по ходу автомобиля на неподвижной оси установлен блок 11 из двух шестерен заднего хода.

Включение передач осуществляется перемещением по вторичному валу муфты или шестерни первой передачи и заднего хода и введением их в зацепление с соответствующими шестернями.

Переключение передач производится посредством рычага 4.

Штоки снабжены фиксаторами 3, обеспечивающими фиксированное положение вилок на всех передачах, и замковым устройством, предохраняющим коробку передач от одновременного включения двух передач.

На верхней крышке установлен датчик 2 выключателя света заднего хода.

Маслоналивное отверстие, расположенное на высоте, соответствующей нормальному уровню смазки, находится с левой стороны картера коробки передач. Для слива масла имеется отверстие в нижней части картера. В эти отверстия ввертываются резьбовые конические пробки.

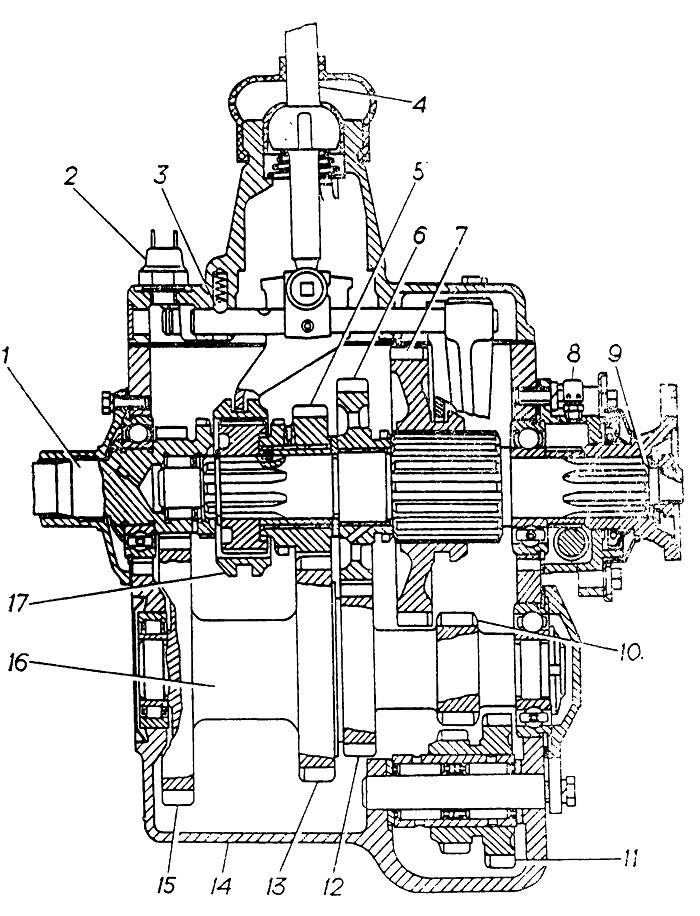

Рис. 28. Коробка передач:

1—первичный вал; 2—выключатель света заднего хода; 3—фиксатор; 4—рычаг переключения передач; 5 и 13—шестерни третьей передачи; 6 и 12—шестерни второй передачи; 7 и 10—шестерни первой передачи и заднего хода; 8—сапун;
9—вторичный вал; 11—блок шестерен заднего хода; 14—картер; 15—шестерня привода промежуточного вала; 16—промежуточный вал; 17—муфта
