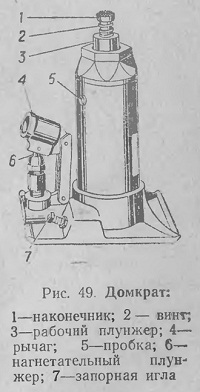

К автомобилю придается гидравлический домкрат (рис. 49) грузоподъемностью 5 т.

Для подъема одного из колес автомобиля необходимо подставить домкрат под ось около поднимаемого колеса. В случае слабого грунта под домкрат положить прочную доску. Вывернуть от руки винт 2 до тех пор, пока наконечник 1 не упрется в поднимаемую ось, завернуть запорную иглу 7 до отказа вправо (по часовой стрелке). Вставить вороток в рычаг 4 и качанием воротка произвести подъем плунжера на требуемую высоту. В случае отказа в подъеме следует открыть запорную иглу 7 и сделать несколько качаний воротком для удаления воздуха, который мог попасть в рабочую полость.

Для опускания — медленно открыть запорную иглу.

При пользовании домкратом и его хранении соблюдать следующие правила:

1. Не следует подлезать под автомобиль в то время, когда он поднят на домкрат. В этом случае надо подставить под ось автомобиля прочные устойчивые козлы.

2. При хранении домкрата винт 2 должен быть ввернут, рабочий 3 и нагнетательный 6 плунжеры опущены, а запорная игла 7 отвернута на один-два оборота.

3. Заполнять домкрат профильтрованным маслом МВП или трансформаторными маслами до уровня наливного отверстия.

Применять другие масла и жидкости, в том числе тормозную, запрещается.

4. Своевременно устранять неисправности домкрата.

Просачивание масла в плунжерах и запорной игле устраняется

подтягиванием гаек сальника. Подтекание масла в соединения частей корпуса устраняется подтягиванием головки корпуса. При износе сальников их следует заменить.

Отказ в работе домкрата происходит из-за наличия воздуха в рабочей полости или из-за западания клапанов. Для устранения неисправности необходимо несколько раз легко постучать по рычагу нагнетательного плунжера и продолжать подъем.

Во избежание попадания воздуха не следует поднимать рабочий плунжер домкрата при закрытой запорной игле.

Неполный подъем рабочего плунжера домкрата происходит из-за недостатка масла. Необходимо периодически проверять количество масла в домкрате и при его низком уровне добавлять. Уровень масла должен доходить до наливного отверстия, закрытого пробкой 5.

Отказ в работе, кроме указанных причин, может быть вызван также попаданием грязи внутрь домкрата. Для очистки от грязи надо залить вместо масла чистый керосин и произвести прокачку домкрата при отвернутой запорной игле. Затем удалить керосин и залить масло.
