ГАЗ-52-04. СИДЕНЬЕ



Спинка выполнена из набора пружин 4 (рис. 45) типа «змейка», заделанных концами в верхний и нижний профили, приваренные к





трубчатому основанию спинки 3. Навеска осуществляется при помощи пальца 7 и регулировочных стержней 1 и 6.

Спинка регулируется по углу наклона и в продольном направлении стержнями 1 и 6, которые стопорятся болтами 2.

При регулировке необходимо ослабить болты 2 и установить -стержни 1 и 6 в требуемое положение.

Подушка выполнена из блока губчатой резины 9 и трубчатого основания 10.

Регулировка в продольном направлении осуществляется путем перестановки подушки на шипах, приваренных к полу кабины и входящих в отверстия кронштейна основания.

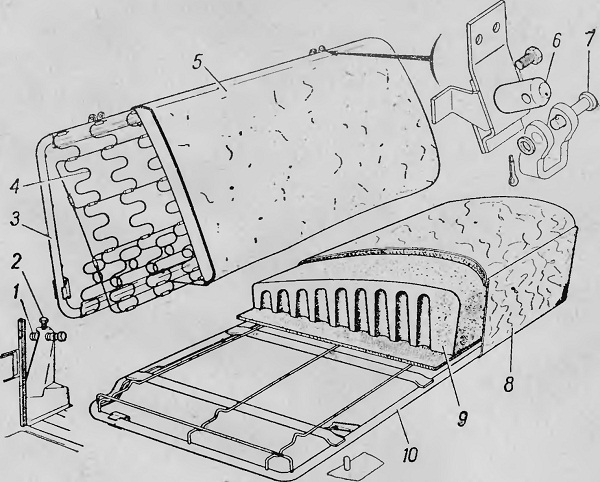

Рис. 45. Устройство сиденья:

1 и 6—регулировочные стержни; 2—болт; 3—основание спинки; 4—-пружина спинки; 5—спинка; 7—палец; 8—-подушка; 9—'блок губчатой резины; 10—основание: подушки
