ГАЗ-52-04. Регулировка зазора между толкателем и поршнем главного цилиндра

Этот зазор необходим для полного растормаживания системы, что достигается открыванием отверстия «В» (рис. 30).

Величина зазора между толкателем и поршнем должна равняться 1,5—2,5 мм, что соответствует ходу педали от 8 до 14 мм.

Для регулировки зазора между толкателем и поршнем главного цилиндра необходимо выполнить следующее:

1. Разъединить тормозную педаль 19 и тягу 18, расшплинтовав и вынув соединяющий их палец.

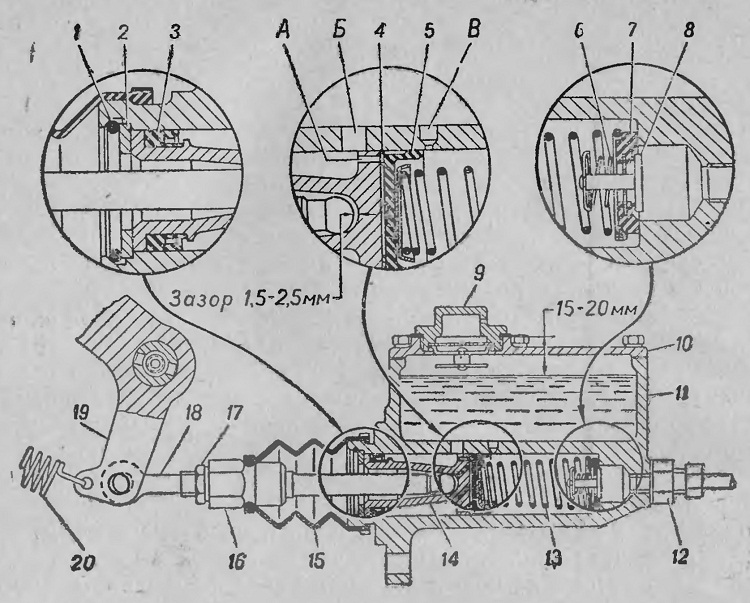

Рис. 30. Главный цилиндр гидравлического привода тормоза:
А—отверстие в поршне; Б—перепускное отверстие; В—компенсационное отверстие; 1—замочное кольцо; 2—упорная шайба; 3—наружная манжета поршня) 4—пластинчатый клапан; 5—внутренняя манжета поршня; 6—пружина выпускного клапана; 7—впускной клапан; 8—выпускной клапан; 9—пробка наливного отверстия; 10—крышка; 11—корпус; 12—штуцер; 13—возвратная пружина; 14— поршень; 15—защитный колпак; 16—толкатель; 17—контргайка; 18—тяга; 19-педаль; 20—оттяжная пружина педали
