ГАЗ-52-04. КРЕПЛЕНИЕ ЗАПАСНОГО КОЛЕСА
Запасное колесо устанавливается на оба лонжерона рамы под платформой и
крепится при помощи двух упорных кронштейнов и прижимной скобы.
При снятии запасного колеса нужно пользоваться съемной прижимной скобой
4 (рис. 25) для предохранения резьбы шпильки от повреждения.
Для облегчения подъема колеса на раму прижимная скоба 4 используется в
качестве направляющей.
При движении автомобиля запасное колесо должно быть надежно закреплено.
Перед выездом на линию водитель обязан проверять крепление колеса.

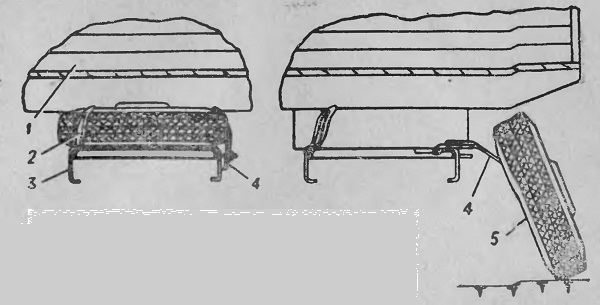

Рис. 25. Подъем и установка запасного колеса:
Слева — запасное колесо в установленном положении, справа — положение
колеса перед подъемом и после снятия; 1—платформа; 2—упорная скоба;
3—рама; 4—съемная прижимная скоба; 5—запасное колесо
ГАЗ-52-04. Порядок установки запасного колеса
1. Установить прижимную скобу 4 в горизонтально положение, для чего
ввести средний язычок широкого конца скобы в прямоугольное отверстие
поперечины.
2. Приставить колесо стороной с вогнутой частью диска к узкому концу
скобы с небольшим наклоном.
3. Взять колесо снизу за шину двумя руками, поднять до горизонтального
положения и вдвинуть на раму до упора
4. Приподнять колесо монтажной лопаткой или воротком, высвободив
прижимную скобу. Поставить ее на шпильку и закрепить гайкой. При затяжке
гайки не допускать деформации прижимной скобы.
