ГАЗ-52-04. АМОРТИЗАТОРЫ

Гидравлические сопротивления амортизаторов необходимые для гашения колебаний, обеспечены регулировкой клапанов на



заводе. Производить дополнительные регулировочные работы не. следует.

В процессе эксплуатации нужно периодически проверять исправность амортизаторов. После проезда через неровность дорог» колебания автомобиля должны быстро гаситься. Длительное раскачивание автомобиля во время движения указывает на неисправность амортизаторов. В этом случае их следует снять, разобрать и отремонтировать.

Неисправности амортизатора: течь жидкости, падение сопротивления, отказ в работе.

* Течь жидкости может быть через сальники уплотнения штока и уплотнения резервуара под гайкой. В этом случае следует подтянуть гайку резервуара крутящим моментом 6—7 кгс-м с по* мощью динамометрического ключа (или усилием 20—24 кгс при ключе длиною 300 мм). Если после этого течь не прекращается* нужно отвернуть гайку резервуара и осмотреть уплотнения и отверстие направляющей штока.

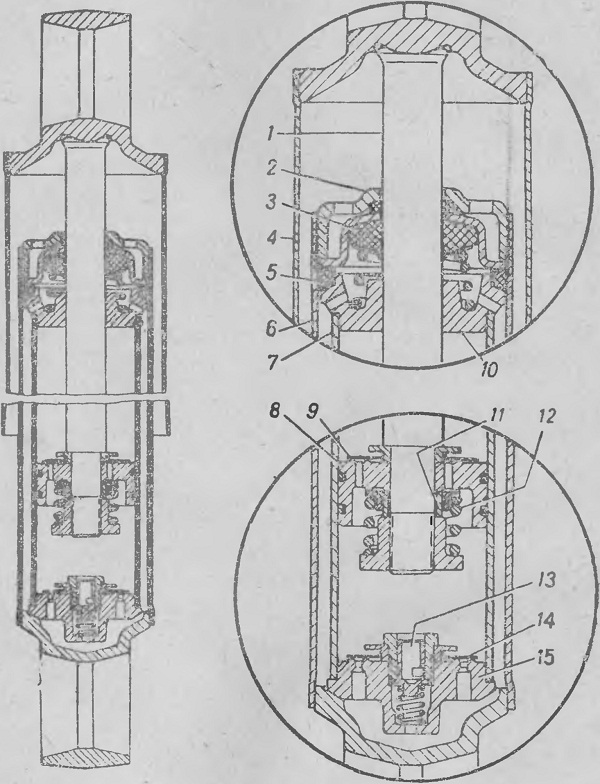

Рис. 20. Амортизатор: 1—шток; 2—гайка; 3—сальник; 4—кожух; 5—уплотнительное кольцо; 6—резервуар; 7—цилиндр; 8—поршень; 9—перепускной клапан; 10—направляющая штока; 11—втулка клапана хода отдачи; 12—пружина клапана отдачи; 13—клапан сжатия; 14—перепускной клапан; 15—корпус клапана сжатия
