ГАЗ-52-04. КАРДАННАЯ ПЕРЕДАЧА
Карданная передача состоит из двух валов открытого типа: промежуточного
и заднего. Устройство карданной передачи показано на рис. 16.
Для смазки подшипников на крестовине кардана имеется пресс-масленка. Для
устранения вытекания смазки из подшипников и предохранения их от
загрязнения между подшипниками и телом крестовины расположены сальники.
В центре крестовины находится предохранительный клапан, исключающий
возможность повреждения сальников при заполнении подшипников смазкой. В
случае повышенного давления клапан открывается, и смазка вытекает
наружу.
Опора промежуточного карданного вала состоит из шарикового подшипника,
находящегося в эластичной резиновой подушке. Подшипник опоры закрытый,
не нуждающийся в систематической смазке. Для предохранения подшипника от
попадания грязи имеются отражатели.
Сальниковое уплотнение подвижного шлицевого соединения карданной
передачи состоит из войлочного и резинового колец. Натяг этого сальника
регулируется навинчиванием обоймы сальника 21.
Во избежание нарушения балансировки при разборке валов все детали
следует маркировать для того, чтобы во время сборки их поставить на
прежние места и в прежнем положении. Следует также обратить внимание на
то, чтобы стрелки, указывающие на взаимное расположение валов по
шлицевому соединению, лежали в одной плоскости.
Уход за карданной передачей состоит в периодической смазке шарниров и
шлиц скользящей вилки через три масленки карданных шарниров и одну
масленку шлицевого соединения. Качественная консистентная смазка,
заложенная в подшипник промежуточной опоры, обеспечивает длительную
работу подшипника (до капитального ремонта) без добавления и замены
смазки.
Для предотвращения попадания воды в подшипник промежуточной опоры и
вымывания смазки из него следите, чтобы при мойке автомобиля сильная
струя воды не попала на промежуточную опору карданного вала.

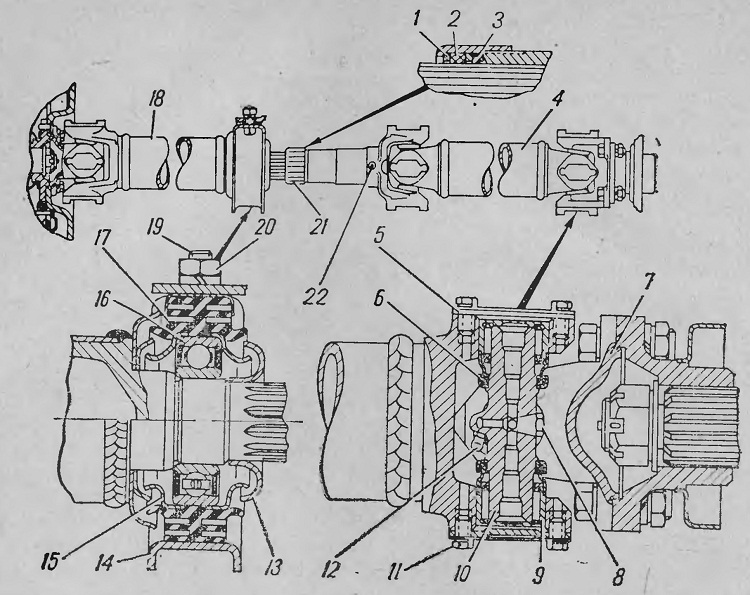

Рис. 16. Карданная передача:
1—отражательная шайба; 2—войлочное кольцо; 3—резиновое кольцо;
4—карданный вал; 5—крышка подшипника; 6—сальник; 7—фланец кардана;
8—клапан; 9—игольчатый подшипник; 10—крестовина; 11 и 19—болты; 12 и
22—пресс-масленки; 13—задний отражатель; 14—кронштейн; 15—внутренний
отражатель; 16— шариковый подшипник; 17—подушка опоры; 18—промежуточный
вал; 20—гайка; 21—обойма сальника
