ГАЗ-52-04. Бензиновый фильтр-отстойник

(рис. 8) прикреплен к левому лонжерону рамы сзади кабины. Фильтрующий элемент отстойника

состоит из пластин 11. Благодаря выступам 13 высотой 0,05 мм, между пластинами образуются щели, через которые в отверстия 12 проходит только чистый бензин.

Уход за бензиновым отстойником состоит в систематическом сливе воды и грязи через сливную пробку 9, а также в периодической промывке фильтрующего элемента.

Для промывки элемента необходимо отвернуть болт 3 на крышке отстойника и снять корпус 8 вместе с фильтрующим элементом 6. При разборке отстойника важно не повредить прокладки 2 и 5, обеспечивающие герметичность корпуса.

При сливе грязи из отстойника следует отвернуть пробку 9. Опорожнив отстойник, необходимо промыть его чистым бензином. При наличии в баке этилированного бензина во время промывки отстойника соблюдать изложенные выше правила. Промывку следует делать вне гаража.

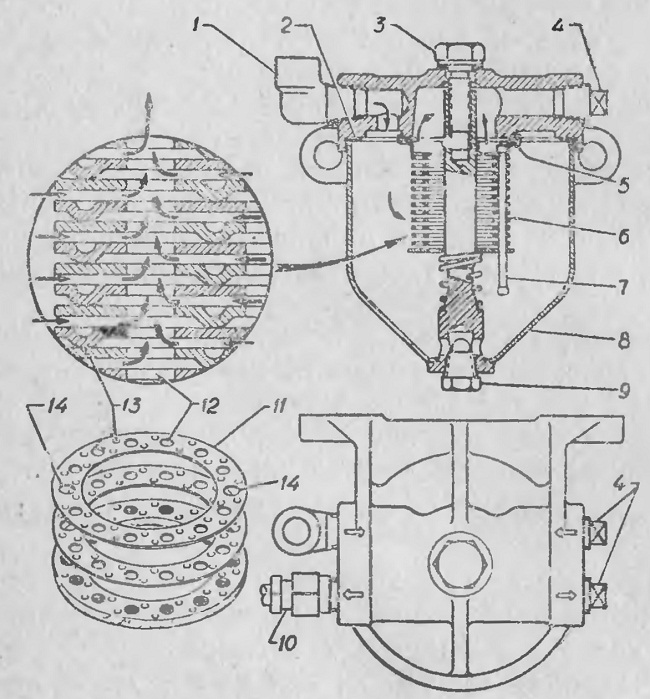

Рис. 8. Бензиновый фильтр-отстойник:
I—впускной штуцер; 2— паронитовая прокладка крышки; 3—болт крышки; 4—заглушки; 5—прокладка фильтрующего элемента (специальный картон); 6 — фильтрующий элемент; 7—стойка фильтрующего элемента;
8—корпус фильтра отстойника, 9 — сливная пробка; 10—трубопровод к бензиновому насосу;
II—пластинка фильтрующего элемента; 12—отверстия в пластинах для прохода бензина; 13-выступы на пластине; 14—отверстия в пластине для стоек (два отверстия в каждой пластине)
