ЭЛЕКТРОПРОВОДКА И ПРЕДОХРАНИТЕЛИ АВТОМОБИЛЯ ГАЗ-53-12

Предохранители автомобиля ГАЗ-53-12

 В системе электрооборудования автомобиля применяются термобиметаллические предохранители двух типов: с возвратной кнопкой и непрерывного действия.

Термобиметаллические предохранители с возвратной кнопкой расположены на нижней отбортовке панели приборов слева и справа от рулевой колонки.

Предохранители защищают следующие цепи:

левый типа ПР315 на 15 А — цепи приборов, электродвигателя отопителя, указателей поворота и звукового сигнала.

правый типа ПР2-Б на 20 А — цепи освещения.

На пульте управления предпусковым подогревателем установлен предохранитель типа ПР2-Б, который защищает цепи подогревателя.

Устройство термобиметаллического предохранителя с возвратной кнопкой показано на рис. 221.

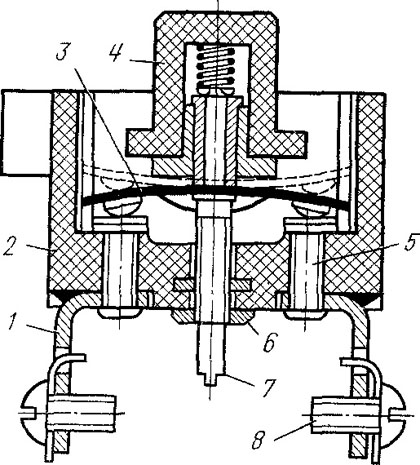

Рис. 221. Биметаллический предохранитель:
1 — вывод; 2 — корпус; 3 — биметаллическая пластина; 4 — возвратная кнопка; 5 — контакт; 6 — гайк.1 7 — центральный регулировочный винт; 8 — винт






Основная часть предохранителя — биметаллическая пластина 3, имеющая небольшую сферическую выпуклость. На концы пластины приварены контакты, средняя часть пластины упирается во втулку центрального стержня, за счет чего прижимает контакты к выводам. Тот слой металла биметаллической пластины, который обладает большим коэффициентом линейного расширения, расположен со стороны контактов.

Если система, которую предохранитель защищает, исправна, то через предохранитель идет ток нормальной силы и его контакты постоянно замкнуты.

Как только сила тока в цепи превысит расчетную величину (например, при коротком замыкании), биметаллическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится.

Для включения предохранителя имеется возвратная кнопка 4, при нажатии на которую биметаллическая


пластина займет первоначальное положение, контакты вновь замкнутся, и ток в цепи восстановится. Если замыкание в цепи не устранено, то предохранитель вновь выключается.

Включать предохранитель следует только после устранения неисправности в цепи. Включение предохранителя при неустраненной неисправности может привести к выходу из строя предохранителя.

Задерживать пальцем возвратную кнопку не рекомендуется. Предохранитель должен отключаться через 10— 25 с при 150 % -ной перегрузке.
