Техническое обслуживание системы зажигания автомобиля ГАЗ-53-12

Датчик-распределитель зажигания автомобиля ГАЗ-53-12

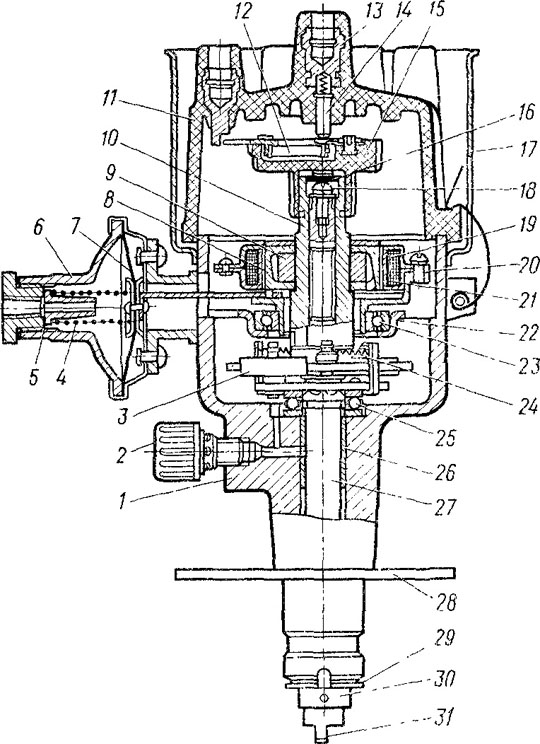

 Датчик-распределитель зажигания 24.3706 (рис. 193) представляет собой генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором и для распределения импульсов тока высокого напряжения по свечам зажигания. Датчик-распределитель автоматически регулирует момент зажигания в зависимости от оборотов двигателя и от нагрузки. Автоматическая регулировка момента зажигания в зависимости от оборотов осуществляется центробежным регулятором, а от нагрузки—вакуумным автоматом.

В корпусе 1 в двух втулках 26 установлен валик 27. На верхней части вала смонтирован центробежный регулятор с ротором 10, на котором установлен магнит 9. На верхней части ротора установлен бегунок 15. В корпусе расположен статор 20, который крепится к опоре 22 с подшипником 23. Сверху корпус закрыт крышкой 11, в которой имеются выводы для проводов высокого напряжения от свечей и катушки зажигания. Вал 27 датчика-распределителя приводится во вращение от шестерни распределительного вала.

Центробежный регулятор опережения зажигания автоматически изменяет угол опережения зажигания в зависимости от скорости вращения распределительного вала двигателя:


Несоответствие углов опережения зажигания числу оборотов обычно бывает связано с заеданием грузиков центробежного регулятора или с ослаблением их пружин и вызывает детонацию, снижение мощности двигателя, а также увеличение расхода топлива.

Вакуумный регулятор опережения зажигания автоматически изменяет угол опережения зажигания в зависимости от нагрузки на двигатель:

Разрежение, кПа............13,3 26,7 37,3

Угол опережения по валику датчика, град..............0 — 24 — 7 7—10

Отклонение углов опережения зажигания от указанных выше вызывает детонацию, снижение мощности двигателя, а также увеличение расхода топлива и содержание СО в выхлопных газах.

Ручная регулировка (при установке зажигания) осуществляется поворотом датчика-распределителя в корпусе привода. Для поворота необходимо отпустить болт крепления датчика-распределителя. Поворот корпуса датчика-распределителя на одно деление шкалы соответствует изменению угла опережения на 4° (по углу поворота коленчатого вала).
