Статер СТ230-А1 автомобиля ГАЗ-53-12

Пуск двигателя осуществляется с помощью стартера СТ230-А1 с электромагнитным тяговым реле. Стартер установлен с правой стороны двигателя и крепится к картеру сцепления.

Стартер(рис.185)представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока. Вал стартера вращается по часовой стрелке (со стороны привода).

Якорь 17 стартера состоит из вала, железного пакета, обмотки и коллектора 19. Вал вращается в трех бронзографитных подшипниках, установленных в крышках 2 к 11 корпуса 4 и промежуточной опоре 5. На крышке 2 установлены четыре щеткодержателя с щетками 20 и пружинами 22.

В корпусе 4 стартера установлены четыре полюса с обмотками 16 возбуждения. На крышке 11 со стороны привода установлено электромагнитное тяговое реле 18 с выключателем. Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика

двигателя и включения электрической цепи стартера.

Катушка реле состоит из двух обмоток: втягивающей и удерживающей. В крышке 11 расположен привод, который состоит из шестерни, роликовой муфты свободного хода и направляющей втулки. Муфта свободного хода предохраняет обмотку и коллектор якоря стартера от ’’разноса”. Муфта рассчитана на кратковременную работу.

При повороте ключа выключателя зажигания по направлению часовой стрелки в положение пуска включается электрическая цепь дополнительного реле РС507-Б, через контакты которого питание поступает от аккумуляторной батареи в тяговое реле (рис. 186).

Якорь тягового реле под воздействием электромагнитного поля двух обмоток реле втягивается и с помощью рычага вводит в зацепление шестерню и в конце хода включает электрическую цепь стартера, одновременно отключив втягивающую обмотку реле.

После пуска двигателя необходимо немедленно отпустить ключ выключателя зажигания. При этом разомкнется цепь дополнительного реле, и тяговое реле выключится под действием возвратной пружины.

Кроме основных контактов, в дополнительном реле имеются вспомогательные контакты, которые замыкают накоротко дополнительный резистор системы зажигания на время пуска.

Рис. 185. Стартер:
1, 25, 30 — уплотнительные кольца; 2 — крышка со стороны коллектора; 3 — стяжной болт; 4 - корпус; 5 — промежуточная опора; 6 — втулка отводки; 7 — муфта свободного хода; 8 — стопорное кольцо; 9 — упорная шайба; 10 — подшипник; 11 — крышка со стороны привода; 12 — упорная втулка; 13 — ось рычага; 14 — рычаг привода; 15 — втулка; 16 — обмотка возбуждения; 17 — якорь; 18 — тяговое реле; 19 — коллектор; 20 — щетка; 21 — щеткодержатель; 22 — пружина щетки; 23 — защитный колпак; 24 — крышка тягового реле; 26 — контактный диск; 27 — контактный болт; 28 — удерживающая обмотка; 29 — втягивающая обмотка; 31 — якорь тягового реле; 32 — сильфон; 33 — пружина; — упорная шайба; 35 — шток; 36 — фланец, крепления тягового реле

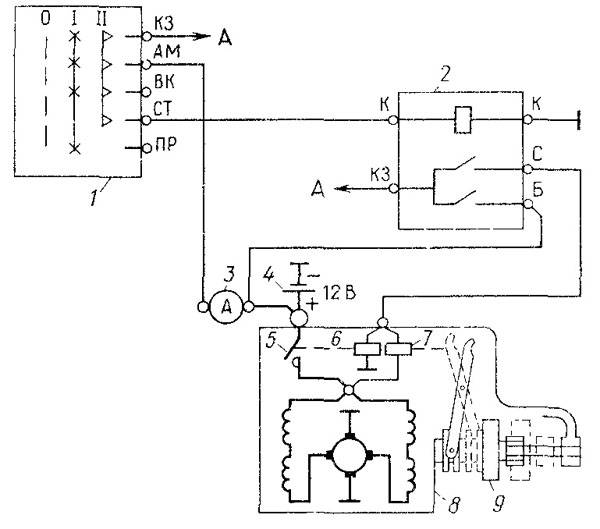

Рис. 186. Электрическая схема включения стартера:
А — к системе зажигания; 1 — выключатель зажигания и стартера; 2 — дополнительное реле стартера;
3 — указатель тока; 4 — аккумуляторная батарея; 5 — выключатель стартера; в — удерживающая обмотка тягового реле стартера; 7 — втягивающая обмотка; 8 — стартер; 9 — привод стартера
