Ремонт и регулировка
регулятора напряжения
22.3702 автомобиля
ГАЗ-53-12
Ремонт и регулировка регулятора напряжения должны производиться
квалифицированным специалистом в мастерской. Необходимо иметь
испытательный стенд Э240 или Э242 или изготовить стенд,
оборудованный электродвигателем для вращения генератора Г250-ГЗ с
плавным изменением частоты вращения до 3000 мин-1, аккумуляторную
батарею, резисторы (ламповый или проволочный) для создания нагрузки
до 20 А и прибор для проверки полупроводниковых приборов. Схема

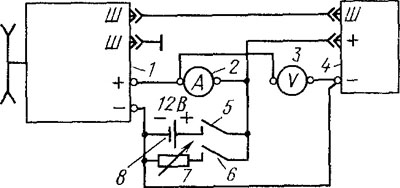

простейшего стенда для проверки регулятора напряжения показана на
рис. 183.
Для проверки необходимо включить выключатель 5
и плавно увеличить обороты генератора до 3000 в минуту. Затем
включить выключатель 6 и нагрузочным резистором 7 создать нагрузку
20 А по амперметру 2. Напряжение, регулируемое регулятором, будет
показывать вольтметр 3.
Возможные неисправности регулятора напряжения, причины и способы их
устранения показаны в табл. 20.
Если при проверке оказалось, что регулятор напряжения дает
завышенное или заниженное напряжение, то необходимо подбором
резистора 1 (см. рис. 181) добиться регулируемого напряжения в
пределах 13,9—14,8 В при температуре регулятора 25 °С. Если
регулятор не обеспечивает нормального возбуждения генератора, то
следует проверить величину падения напряжения генератора при токе 3
А. Падение не должно превышать 1,7 В. Чрезмерное падение напряжения
указывает на неисправность регулятора.

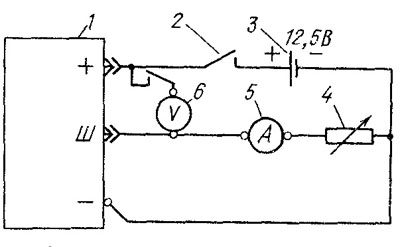

Схема проверки указана на рис. 184. Перед включением выключателя
резистор 4 должен иметь сопротивление 4 Ом.
После установления тока 3 А по амперметру 5 включить выключатель 2.
Вольтметр 6 должен показывать напряжение не более 1,7 В.
Если регулятор не регулирует напряжение генератора, то в первую
очередь необходимо проверить стабилитрон, а затем остальные
полупроводниковые приборы. В случае если регулятор не обеспечивает
нормальное возбуждение генератора (в цепь обмотки возбуждения ток не
поступает), то в первую очередь необходимо проверить выходной
транзистор КТ837-Х и при необходимости остальные. Неисправные
полупроводниковые приборы подлежат замене.
Если регулятор неисправен, то прежде всего следует проверить: не
загрязнен ли регулятор напряжения;
нет ли ненадежных электрических соединений, механических повреждений
деталей или монтажа.
Замеченные неисправности устранить.
|
