Ремонт генератора 1250-ГЗ автомобиля ГАЗ-53-12

Для снятия генератора необходимо:

отсоединить аккумуляторную батарею от бортсети автомобиля; отсоединить провода от генератора; сиять натяжную планку генератора; повернуть генератор в сторону блока цилиндров двигателя и снять приводной ремень; отвернуть болты крепления генератора и снять генератор.

Установка генератора производится в обратном порядке.

Порядок разборки генератора следующий:

снять щеткодержатель с щетками; снять крышку подшипника и стопорное кольцо; отвернуть стяжные винты генератора и снять заднюю крышку со статором;

отсоединить фазные концы обмотки статора от выпрямительного блока и снять статор;

снять с вала ротора шкив, вентилятор, шпонку и упорную втулку; снять с


вала ротора переднюю крышку вместе с подшипником, используя резьбовые отверстия в крышке и специальное приспособление (рис. 177).

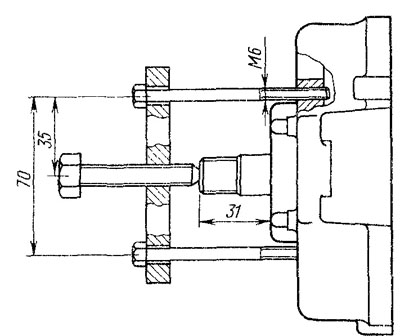

Рис. 177. Снятие передней крышки генератора
