ГЕНЕРАТОР 1250-ГЗ АВТОМОБИЛЯ ГАЗ-53-12



Для питания потребителей и подзарядки аккумуляторной батареи на автомобиле установлен генератор 1250-ГЗ переменного тока мощностью 560 Вт. Генератор (рис. 174) представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением и встроенным кремниевым выпрямительным блоком 11. Генератор работает совместно с регулятором напряжения, который регулирует его работу. Генератор установлен сверху двигателя на кронштейне. Ротор 14 генератора приводится во вращение с помощью клинового ремня от шкива водяного насоса.

Статор 7 с обмотками 6 имеет две крышки 1 и 8 с шариковыми подшипниками 2 и 13, в которых вращается вал ротора. Ротор 14 состоит из вала, обмотки возбуждения и 12 клювообразных полюсов, которые создают магнитное поле. На валу ротора установлены два изолированных контактных кольца 5, через которые в обмотку возбуждения подается электрический ток.

Статор 7 представляет собой пакет пластин, набранный из листовой электротехнической стали. В пазы пакета уложены обмотки, концы которых

присоединены к выпрямительному блоку БПВ4-45-02.

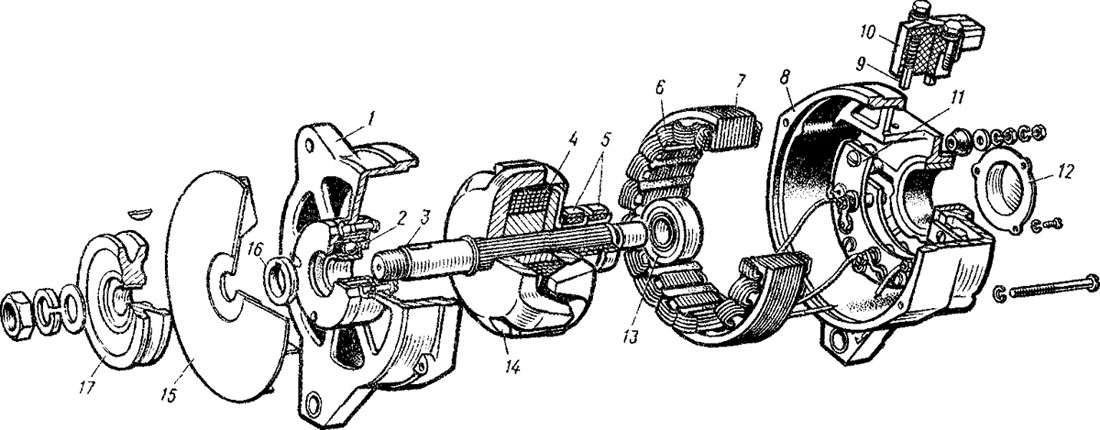

Рис. 174. Генератор:
1,8 — крышки; 2, 13 — шариковые подшипники; 3 — вал ротора; 4 — обмотка возбуждения; 5 — контактные кольца; 6 — обмотка статора; 7 — статор; 9 — щетка; 10 — щеткодержатель; 11 — выпрямительный блок; 12 — крышка подшипника; 14 — ротор; 15 — вентилятор; 16 — втулка; 17 — шкив









Выпрямительный блок 11 служит для выпрямления переменного электрического тока, индуктируемого в обмотках статора. Выпрямительный блок состоит из двух пластин, в которых установлены

6 кремниевых диодов (по 3 диода разной полярности в каждой пластине).

На крышке 8 установлен щеткодержатель 10 с щетками 9, которые соприкасаются с контактными кольцами ротора.

На валу ротора установлен шкив 17 с центробежным вентилятором /5 для охлаждения внутренних частей генератора.

Воздух входит в генератор через окна в крышке 8, охлаждает генератор и под действием центробежного вентилятора выбрасывается наружу через окна крышки 1.







Техническая характеристика ГЕНЕРАТОРА 1250-ГЗ



Направление вращения (со стороны шкива)................... правое

Напряжение (номинальное), В... 14

Максимальный ток, А...........40+5

Частота вращения ротора генератора, при которой достигается напряжение на клеммах 14 В, при температуре окружающего воздуха и генератора -f-25 °С, мин- :

при токе, равном нулю......900

при токе нагрузкой 28 А... 1950

Число фаз статора..............3

 витков в фазе............ 54

Обмотка статора............... провод

ПЭТ-200  диаметр 1,32 мм

Катушка обмотки возбуждения провод

ПЭТВ-2  диаметр 0,75 мм

Количество витков в катушке.. . 510± 10 Сопротивление обмотки возбуждения при 25 °С, Ом............ 3,7±0,15




Типы щёток  M1

Нажатие пружин на щетки, Н(гс) 1,8—2,6

(180—260)

Подшипники шариковые:

в передней крышке......... 180603К109

в задней крышке........... 180502К109

Выпрямительный блок.......... БПВ4-45-02

Число диодов................... 6



На рис. 175 показана электрическая схема генератора.











Рис. 175. Электрическая схема генератора:
1 — обмотка статора; 2 — диод; 3 — обмотка возбуждения; 4 — щетка; 5 — контактное кольцо
