ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТОРМОЗНЫХ СИСТЕМ АВТОМОБИЛЯ ГАЗ-53-12

Надежность работы тормозных систем автомобиля зависит от состояния ее узлов и технического обслуживания. В процессе эксплуатации автомобиля периодически проверяется (ежедневное обслуживание) уровень тормозной жидкости в бачке главного тормозного цилиндра, герметичность гидравлического привода тормозов, а также исправность рабочей тормозной системы и работоспособность стояночной.

Регулировка зазора между толкателем и поршнем главного цилиндра тормозной системы автомобиля ГАЗ-53-12


С целью предотвращения самопроизвольного притормаживания автомобиля необходимо, чтобы между толкателем и поршнем главного цилиндра тормозов был зазор 1,5 — 2,5 мм, что соответствует свободному ходу тормозной педали 8 — 14 мм.

При регулировке свободного хода педали разъединяют тормозную педаль 6 (рис. 158) с тягой 4, расшплин-товав и вынув соединяющий их палец. Проверяют положение педали. Под действием стяжной пружины 5 педаль должна упираться в резиновый буфер, укрепленный под наклонным полом кабины автомобиля. Отворачивают контргайку 3, ввертывают тягу 4 педали в толкатель 2 поршня главного тормозного цилиндра 1 таким образом, чтобы при крайнем переднем положении поршня ось отверстия тяги была смещена назад и не доходила до оси отверстия педали на 1,5 — 2,5 мм. Не нарушая этого положения, надежно стопорят соединительную тягу 4 педали в толкателе 2 контргайкой 3. Совмещают отверстия педали и соединительной тяги, вставляют палец и зашплинтовывают его.

Заполнение гидропривода рабочей тормозной системы жидкостью (прокачка). Тормозную систему прокачивают при замене жидкости или при

попадании в гидравлическую систему воздуха вследствие замены изношенной детали или узла, вызывающего разгерметизацию системы. Гидравлическая тормозная система имеет два независимых контура, которые прокачивают отдельно, когда двигатель не работает и в усилителях отсутствует разрежение. Во время прокачки поддерживают необходимый уровень тормозной жидкости в главном цилиндре, не допуская ’’сухого дна”.

Перед прокачкой отвертывают крышку бачка главного цилиндра и заливают тормозную жидкость ’’Роса”, ’’Томь” или ’’Нева”. Нажимают несколько раз на тормозную педаль, чтобы заполнить тормозной жидкостью полости главного цилиндра. Снимают с клапанов прокачки защитные колпачки.

В тормозной системе автомобиля ГАЭ-53-12 имеется шесть точек прокачки. Начинают прокачку системы с узлов заднего контура: сначала гидровакуумный усилитель, а затем колесные цилиндры тормозных механизмов. При этом прокачивают сначала правый, а затем левый тормоз. Прокачку узлов переднего контура ведут в той же последовательности, что и заднего контура.

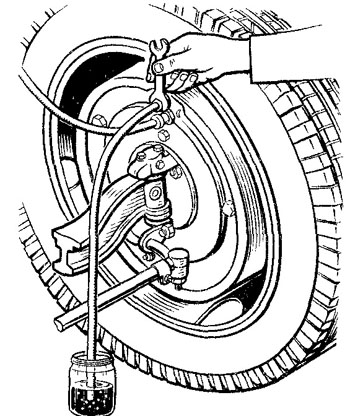

Последовательность прокачки каждой точки: надевают на головку клапана прокачки резиновый шланг для слива тормозной жидкости; свободный конец шланга опускают в прозрачный сосуд с тормозной жидкостью (рис. 159); отвертывают клапан прокачки на 1/2 — 3/4 оборота; прокачивают систему; нажимая на тормозную педаль и отпуская ее несколько раз до прекращения выделения пузырьков воздуха. При последнем нажатии на тормозную педаль, не отпуская ее, плотно завертывают клапан прокачки. Отпускают педаль, снимают шланг и надевают защитный колпачок на головку клапана прокачки.

В такой же последовательности прокачивают другие точки гидропривода. При этом своевременно доливают жидкость в бачок главного цилиндра, не допуская ’’сухогодна”. При неисправности только в одном контуре всю систему не прокачивают, а ограничиваются прокачкой только поврежденного контура.

Во время прокачки в контурах гидропривода возникает разность давлений, под действием которой перемещаются поршни сигнализатора, и при включенном зажигании на панели приборов загорается красная лампа. Чтобы погасить красную лампу, возвращают поршни сигнализатора в исходное положение.

При прокачке тормозной системы, а также при неисправности гидропривода, вызывающей утечку тормозной жидкости, или при образовании паровых пробок в одном из контуров раздельного привода срабатывает сигнализатор и на панели приборов загорается красная лампа. После устранения неисправности и прокачки неисправного контура контрольную лампу гасят. Для этого при включенном выключателе зажигания снимают колпачок с клапана прокачки (колесного цилиндра или гидровакуумного усилителя) контура, который был исправным, и надевают на клапан прокачки резиновый шланг, опустив свободный конец в сосуд. Вывертывают на 1,5 — 2 оборота клапан прокачки и плавно нажимают на тормозную педаль до тех пор, пока не погаснет контрольная лампа на панели приборов. Удерживая педаль в этом положении, завертывают клапан прокачки. Для возвращения поршней сигнализатора в исходное положение, когда прокачивают всю систему, начиная ее с заднего контура, отворачивают клапан прокачки заднего контура.
