РАБОЧАЯ И ЗАПАСНАЯ ТОРМОЗНЫЕ СИСТЕМЫ АВТОМОБИЛЯ ГАЗ-53-12





Рабочая тормозная система автомобиля ГАЗ-53-12



Рабочая тормозная система выполнена с раздельным торможением осей (с двумя независимыми контурами), при этом каждый контур выполняет функции запасной тормозной системы. Рабочая тормозная система состоит из тормозных механизмов передних 1 и задних 9 колес и привода к ним (рис. 151).

Размеры сопрягаемых деталей узлов тормозной системы даны в приложении 2.

Тормозные механизмы передних и задних колес одинаковы по конструкции и отличаются размерностью отдельных входящих деталей. Тормозные механизмы передних колес имеют цилиндры с поршнями 35 мм и накладки шириной 80 мм. Тормозные механизмы задних колес имеют цилиндры с поршнями 38 мм и накладки шириной 100 мм.

Тормозной механизм колеса (рис.152) с одной заклинивающей и одной отжимной колодками состоит из тормозного щита 6, колесного цилиндра 2 с экраном 3. Положение колодок 1 в механизме регулируется с помощью латунных эксцентриков 10 опорных пальцев 9 и регулировочными эксцентриками 16. Колодки прижимаются к регулировочным эксцентрикам стяжной пружиной 4. Каждая колодка центрируется независимо одна от другой. На наружном торце каждого опорного пальца сделана метка 12 (углубление
2 мм), показывающая положение наибольшего эксцентриситета эксцентрика опорного пальца. При правильной установке колодок метки 12 должны быть обращены одна к другой, как показано на рис. 152. Допускается отклонение поворота меток от указанного положения в пределах 40°.

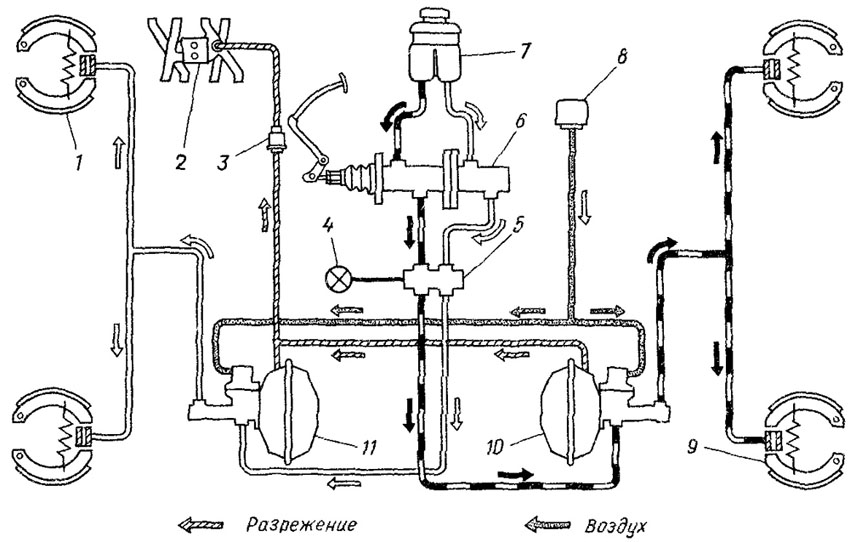

Рис. 151. Схема привода тормозной системы:

1,9 — соответственно передний и задний тормозные механизмы; 2 — впускная труба двигателя; 3 — запорный клапан; 4 — лампа сигнализатора; 5 — сигнализатор неисправности гидропривода; 6 — главный цилиндр; 7 -дополнительный бачок; 8 — воздушный фильтр; 10, 11 — соответственно гидровакуумные усилители задних и передних тормозов

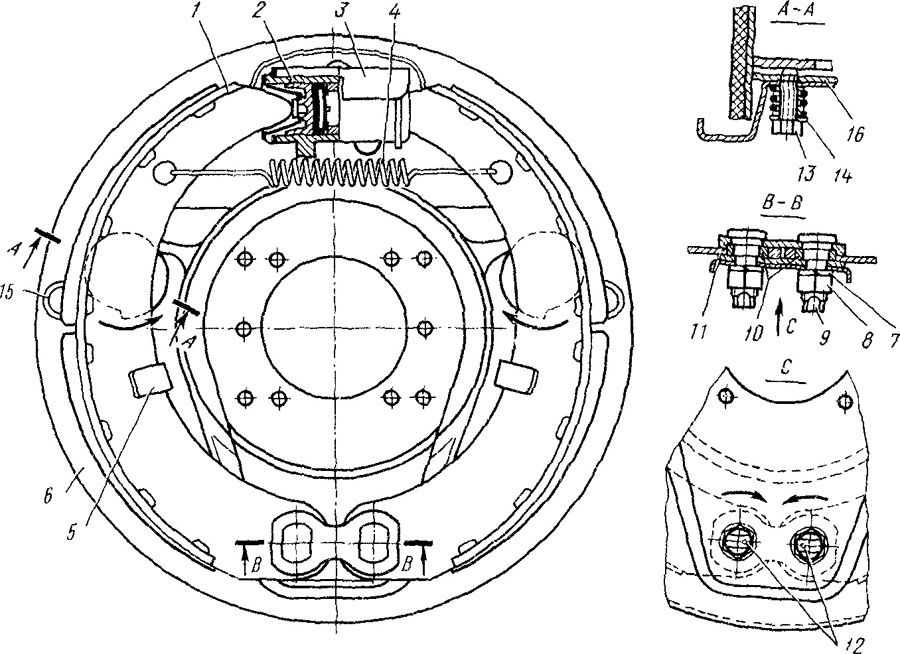

Рис. 152. Тормозной механизм колеса:
1 — тормозная колодка; 2 — колесный цилиндр; 3 — экран колесного цилиндра; 4 — возвратная пружина колодок; 5 — направляющая скоба колодок; 6 — тормозной щит; 7 — пружинная шайба; 8 — гайка; 9 — стопорный палец тормозной колодки; 10 — эксцентрики опорных пальцев; 11 — пластина опорных пальцев; 12 — метки; 13 — болт регулировочного эксцентрика; 14 — шайба; 15 — смотровой люк; 16 - регулировочный эксцентрик
