АМОРТИЗАТОРЫ АВТОМОБИЛЯ ГАЗ-53-12

Сборка амортизатора автомобиля ГАЗ-53-12

 Сборку амортизатора начинают с подсборки клапана сжатия. Перед этим проверяют легкость перемещения втулки в гайке 31 клапана. В случае закусывания или затрудненного перемещения втулки клапана добиваются ее свободного перемещения. Проводят притирку втулки клапана к седлу гайки, чтобы после притирки на клапане и седле гайки образовались равномерные засветленные полоски до 1 мм. Проверяют неплоскостность выступов на корпусе 2 клапана и при необходимости притирают до появления равномерных полосок по вершинам кольцевых выступов. Детали после притирки промывают.

Собирая клапан сжатия, закрепляют в тисках стакан корпуса 26, подсобирают его с тарелками 28 и 32, с втулкой 6 и пружиной 33. Ввертывают гайку 31 в стакан 2 и затягивают ее до отказа. Тарелку клапана 3 устанавливают к кольцевым выступам корпуса неработающей стороной. Если амортизатор перебирался неоднократно и детали притирались, то устанавливают новую тарелку.

Запрессовывают корпус клапана сжатия в цилиндр 4. Закрепляют шток за проушину в тисках; устанавливают на шток гайку 21, алюминиевую шайбу 22 и обойму 24 верхнего сальника. С помощью оправки (рис. 123) устанавливают на шток верхний резиновый сальник конусной частью к проушине, стальную прокладку 26 (см. рис. 121) и войлочный сальник 20. Перед сборкой войлочный сальник смачивают жидкостью АЖ-121. Устанавливают на наружную поверхность
обоймы 27 сальников резиновое кольцо 17 и шайбу 18, устанавливают на шток подсобранную обойму 27 сальников. С помощью гой же оправки устанавливают на шток резиновый сальник /9 так, чтобы имеющаяся на нем надпись ’’Низ” была обращена к поршню. Перед установкой на внутреннюю поверхность сальников 19 и 23 наносят слой смазки ЦИАТИМ-201. Устанавливают на шток конусную шайбу сальника и пружину 16, подсобирают направляющую втулку 13 штока с резиновыми кольцами 14 и 15 и устанавливают на шток. Надевают на хвостовик штока ограничительную тарелку, на нее тарелку клапана 10 и затягивают гайку 30 штока. Момент затяжки гайки 16 — 22 Н-м. Проверяют, нет ли защемления тарелки клапана 10 торцами ограничительной тарелки 28 поршнем 7. Тарелка клапана 10 должна вращаться свободно. Раскернивают в двух противоположных местах гайку 30. Кернят на диаметр 14 мм на глубину 1,5 — 0,5 мм.

Закрепляют резервуар 5 за проушину 1 в тисках и вставляют в него цилиндр 4 с клапаном сжатия в сборе. Придерживая цилиндр на весу, заливают в него масло, не доливая 35 — 40 мм до верхнего края.

Берут подсобранный шток и вставляют поршень 7 в цилиндр 4. Для захода поршневого кольца на торце цилиндра имеется фаска. Для дальнейшего продвижения поршня в цилиндре шток слегка накачивают. Эго облегчает ввод поршня с кольцом в цилиндр. Опускают цилиндр вместе с введенным в него поршнем в резервуар 5, вводят в резервуар и цилиндр направляющую втулку 13 штока.
Вставляют между резервуаром и буртом направляющей втулки штока резиновое кольцо, установив его в посадочное гнездо: подсобирают на штоке обойму с резиновыми и войлочными сальниками и верхнюю обойму с резиновыми сальником. Вставляют между обоймой и резервуаром резиновое кольцо 17 и прижимают его вниз до отказа. Ставят на кольцо шайбу 18 и затягивают гайку 21 моментом 70 — 90 Н-м.

Прокачивают амортизатор и убеждаются в его нормальной работе. Для проверки герметичности сальников после сборки выдерживают амортизаторы в горизонтальном положении с вдвинутым до отказа штоком.

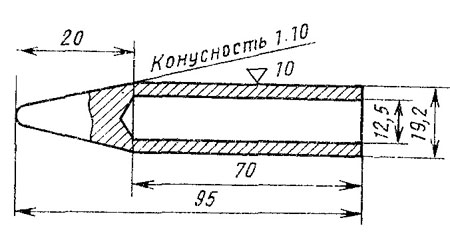

Рис. 123. Заправка для надевания сальника
