ПОДВЕСКА АВТОМОБИЛЯ АВТОМОБИЛЯ ГАЗ-53-12

Разборка и сборка рессоры автомобиля ГАЗ-53-12

 При разборке и сборке рессоры не следует наносить удары молотком по листам. Рессору очищают от грязи, протирают и осматривают. Если поломок листов и других деталей нет, проверяют стрелу прогиба в свободном состоянии. Для этого натягивают нить или тонкую проволоку по торцовым закруглениям чашек верхнего коренного листа вдоль рессоры и замеряют расстояние до нити от верхней поверхности первого коренного листа у центрового болта (рис. 119). Это расстояние для передней рессора должно быть (113±5) мм, для задней (98±5) мм и дополнительной рессоры (28±5) мм.

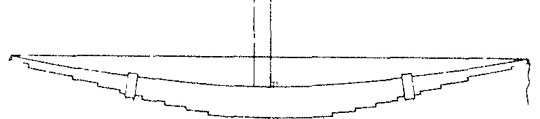

Рис. 119. Проверка стрелы прогиба рессоры

Разность размеров стрелы одноименных рессор, устанавливаемых на автомобиль, не должна превышать

10мм. Если в результате предварительного осмотра обнаружены поломки, то рессору необходимо разобрать. Для этого ее надо положить на верстак, отвернуть гайки болтов хомутов, вынуть болты и сиять хомуты, отвернуть гайку центрового болта и разобрать листы. Протереть все листы керосином и осмотреть наличие трещин. Заменить сломанные или листы с трещинами.

При сборке рессоры отбирают требуемый комплект листов с укрепленными чашками на коренных листах и хомутами, тщательно промазывают поверхности листов графитовой смазкой. Подбирают комплект листов в соответствующем порядке и вставляют через отверстие стержень диаметром, равным диаметру центрового болта. Сжимают центральную часть рессоры тисками и вынимают стержень. Вставляют центровой болт головкой снизу и затягивают гайкой моментом 43 — 62 Н • м. Вставить болты хомутов и затянуть их гайками.

Освобождают рессору из тисков и протирают ее от лишней смазки. Проверяют стрелу рессоры в свободном состоянии. При необходимости красят ее черной эмалью МС-17.
