Ремонт отдельных деталей и узлов двигателя ГАЗ-53-12

Гильза. Проверяют рабочую поверхность гильзы, которая в результате естественного изнашивания приобретает по длине форму конуса, а по окружности— форму овала (рис. 56).

Наибольшей величины износ достигает в верхней части гильзы против верхнего компрессионного кольца, наименьшей — в нижней части против маслосъемного кольца. Изнашивание гнльз цилиндров на 0,3 мм является предельно допустимым. При больших изнашиваниях двигатель дымит, расходует много масла и теряет мощность, прогрессивно нарастает изнашивание шеек коленчатого вала.

Гильзы имеют следующие ремонтные размеры при ремонтном интервале в 0,5 мм: 92,5 — I; 93,0 — II; 93,5 — III.

После ремонтного размера III гильзу заменяют новой.

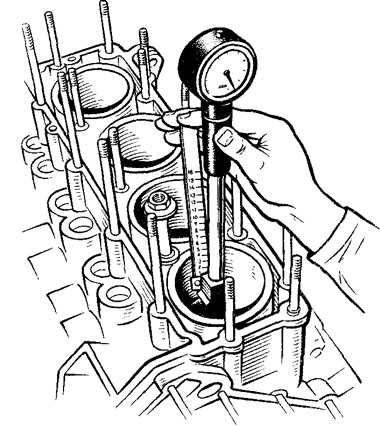

Рис. 56. Измерение диаметра гильзы цилиндра

Ремонт направляющих толкателей двигателя ГАЗ-53-12

 Необходимость в смене толкателей вызывается главным образом увеличением зазоров между толкателем и направляющей в блоке в результате изнашивания, что приводит к суткам в этом сопряжении. Допустимый предельный размер направляющих не должен превышать диаметра 25,05 мм. Для двигателя ЗМЗ 511.10 в качестве запасных частей выпускают толкатели только стандартного размера, поэтому при износе направляющих в блоке цилиндров ставят ремонтные втулки.

Ремонтные втулки изготавливают из алюминиевого сплава или бронзы. Размеры втулок: наружный диаметр 30io;$j мм; внутренний диаметр (с припуском на развертку после запрессовки в блок) 24,5+0,1 мм; длина втулки 41 мм. Отверстие в блоке под запрессовку втулки раззенковывают, а затем развертывают до диаметра 30+ош мм. Перед запрессовкой втулок блок нагревают до температуры 90 — 100 °С. После запрессовки втулки развертывают до диаметра 25+0,023 мм, шероховатость поверхности 8-го класса.
