ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ АВТОМОБИЛЯ ГАЗ-53-12
Клапаны газораспределительного механизма
автомобиля ГАЗ-53-12
Впускной клапан изготавливают из стали
4Х9С2, выпускной—из стали ЭИ-992. Выпускной клапан (рис. 13)
выполнен пустотелым. Полость клапана заполнена металлическим
натрием для улучшения охлаждения головки клапана. Рабочая фаска
выпускного клапана для повышения жаростойкости наплавлена
сплавом ХН-60ВУ. На стержнях клапанов выполнены канавки для
сухарей, соединяющих клапан с тарелкой пружины. На направляющих
втулках впускных клапанов установлены маслоотражающие колпачки в
виде самоподжим-ных сальников для уменьшения количества масла в
этом соединении. Это резко уменьшает расход масла на угар.

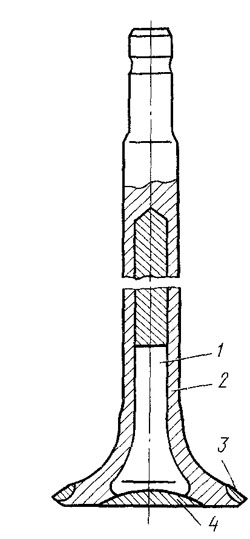

Рис. 13. Выпускной клапан:
1 — полость клапана; 2 — стержень клапана;
3 -наплавленная рабочая фаска; 4 — заглушка
|
