ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ АВТОМОБИЛЯ  ГАЗ-53-12


Толкатели газораспределительного механизма автомобиля  ГАЗ-53-12

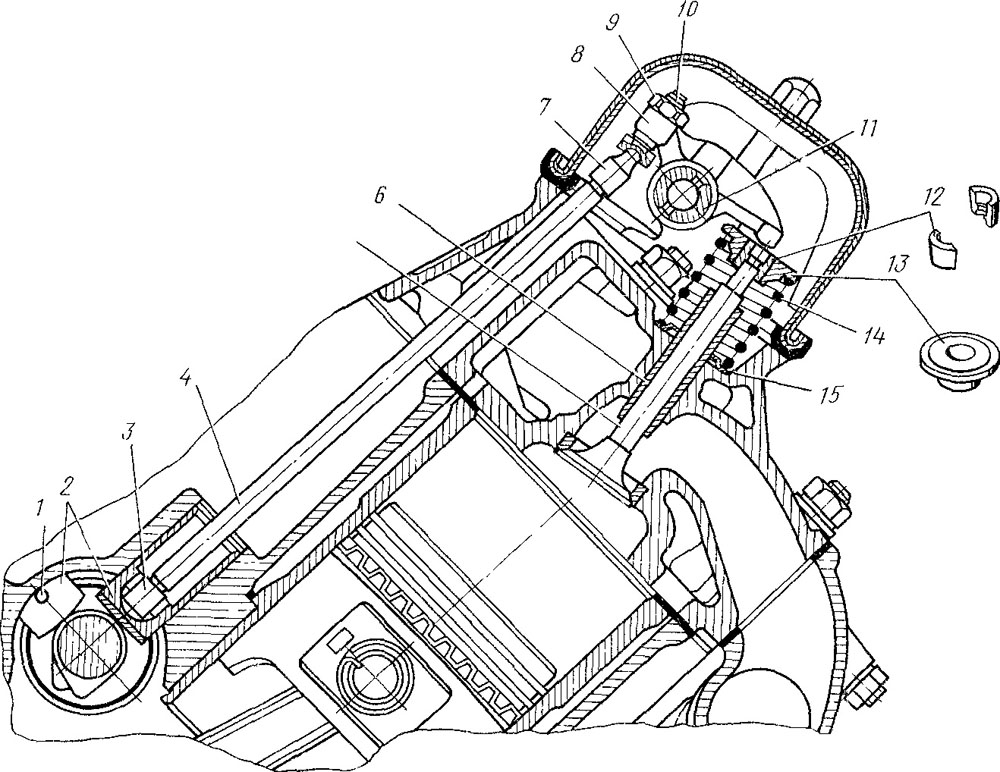

 Толкатели 2 (рис. 12) плунжерного типа, изготовлены из стали 35. Рабочий торец толкателя, соприкасающийся с кулачком, на-
плавлен отбеленным чугуном специального состава. Внутри имеет сферическое углубление для нижнего наконечника штанги. На цилиндрической поверхности толкателя у нижнего торца имеются два отверстия 1 для слива излишков масла из внутренней полости. Все поверхности проходят термическую обработку.

Штанги толкателей газораспределительного механизма автомобиля  ГАЗ-53-12

 Штанги 4 изготовлены из дюралюминиевого прутка и имеют напрессованные на концах стальные термически обработанные наконечники. Нижний наконечник 3, опирающийся на толкатель, имеет сферу радиусом 8,73 мм, верхний 7 входит в углубление регулировочного винта радиусом 3,5 мм.

Коромысла клапанов газораспределительного механизма автомобиля  ГАЗ-53-12

 Коромысла 8 стальные, литые из стали 45Л. В отверстие ступицы коромысла запрессована втулка из бронзовой ленты Бр ОЦС 4-4-2,5. На внутренней поверхности втулки имеется канавка для равномерного распределения смазочного масла и подачи его к сверлению в коротком плече коромысла. Оно имеет резьбовое отверстие, в которое ввертывается регулировочный винт 10. Длинное плечо коромысла имеет термически обработанную цилиндрическую поверхность, которой коромысло нажимает на торец стержня клапана. Коромысла впускных и выпускных клапанов взаимозаменяемы.

В головке регулировочного винта

10 имеется сферическое углубление для верхнего наконечника штанги радиусом 3,5 мм. На верхнем конце винта — прорезь для отвертки. Головка винта термически обработана. Регулировочный винт имеет осевое сверление, пересекающееся с поперечным, и кольцевую канавку на стержне для подвода масла к верхнему наконечнику штанги. Стопорится регулировочный винт контргайкой 9.

Ось коромысел газораспределительного механизма автомобиля  ГАЗ-53-12

 Ось 11 изготавливается из стали 45. Для уменьшения ее изнашивания в зонах, где работают коромысла, имеются закаленные участки поверхности. В этих же зонах в оси имеются отверстия для подвода смазки из внутренней полости оси к

подшипникам коромысел. Поскольку ось коромысел используется как канал для подачи смазки к коромыслам, ее торцовые отверстия заглушены.
