Форд Б-Макс. РАСПОЛОЖЕНИЕ БЛОКОВ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

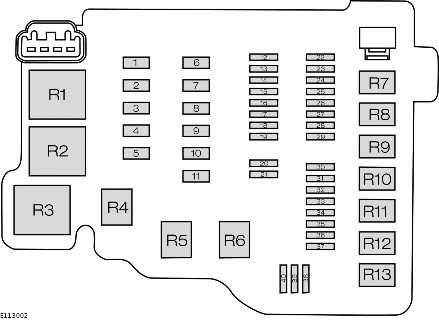

Блок предохранителей в моторном отсеке









Блокпредохранителейвсалоне

Этот блок предохранителей находится за перчаточным ящиком. Откройте перчаточный ящик и выньте из него содержимое. Надавите на стенки и поверните перчаточный ящик вниз.













Форд Б-Макс. ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ





- АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ ДО: 04-01-2013

Блок предохранителей в моторном отсеке











Плавкий предохрани- тель

Номинал предохрани- теля




Защищаемые цепи

1

40 A

Модуль антиблокировочной системы тормозов

1

30 A

Антиблокировочная система тормозов, модуль управления системой динамической стабилизации

2

60 A

Вентилятор системы охлаждения - высокоскоростной режим

3

40 A

Вентилятор системы охлаждения











Плавкий предохрани- тель

Номинал предохрани- теля




Защищаемые цепи

3

30 A

Вентилятор системы охлаждения - низкоскоростной режим

4

30 A

Вентилятор обогревателя

5

60 A

Питание блока плавких предохранителей в салоне (аккумуляторная батарея)

6

30 A

Блок управления системами кузова

7

60 A

Питание блока плавких предохранителей в салоне (зажигание)

8

60 A

Свечи подогрева

8

50 A

Модуль DPS6

9

40 A

Обогреваемое ветровое стекло

10

40 A

Обогреваемое ветровое стекло

11

30 A

Реле стартера

12

10 A

Левое реле дальнего света

13

10 A

Правое реле дальнего света

14

15 A

Вспомогательный насос

15

20 A

Катушка зажигания




16




15 A

Модуль управления силовым агрегатом, высоко- и низкоскоростной режим вентилятора системы охла- ждения

17

15 A

Подогреваемые кислородные датчики (бензиновые двигатели)

17

20 A

Модуль электропитания (дизельные двигатели)

18

-

Не используется

19

7,5A

Контроллер кондиционирования воздуха

20

-

Не используется

21

-

Не используется

22

15 A

Питание батареи управления освещением













Плавкий предохрани- тель

Номинал предохрани- теля




Защищаемые цепи

23

15 A

Передние противотуманные фары

24

15 A

Указатели поворота

25

15 A

Левая сторона наружного освещения

26

15 A

Правая сторона наружного освещения

27

7,5 A

Модуль управления силовым агрегатом

28

20 A

Антиблокировочная система тормозов, управление системой динамической стабилизации

29

10 A

Муфта компрессора системы кондиционирования

30

-

Не используется

31

-

Не используется

32

20 A

Звуковой сигнал, функция энергосбережения аккуму- лятора, бесключевой модуль

33

20 A

Обогреватель заднего стекла

34

20 A

Реле топливного насоса, подогреватель дизельного топлива

35

15 A

Система сигнализации Cat1

36

7,5A

Контроллер автоматической коробки передач

37

25 A

Левая сторона модуля передней двери

38

25 A

Правая сторона модуля передней двери

39

25 A

Левая сторона модуля задней двери

40

25 A

Правая сторона модуля задней двери




Реле

Замыкаемые цепи

R1

Вентилятор системы охлаждения

R2

Не используется

R3

Модуль управления силовым агрегатом

R4

Дальний свет













Реле

Замыкаемые цепи

R5

Не используется

R6

Не используется

R7

Электродвигатель вентилятора системы охлаждения двигателя

R8

Стартер

R9

Муфта компрессора системы кондиционирования

R10

Передние противотуманные фары

R11

Топливный насос, подогреватель дизельного топлива

R12

Фонарь заднего хода

R13

Вентилятор обогревателя

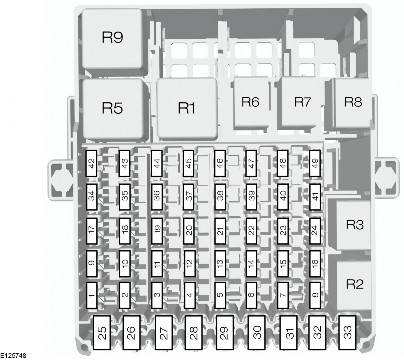

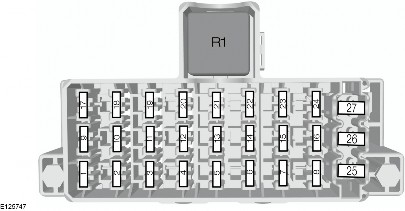

Блок предохранителей в салоне — тип 1








164








Плавкий предохранитель

Номинал предохранителя

Защищаемые цепи




1




7,5 A

Зажигание, датчик дождя, обогреваемое ветровое стекло

2

10 A

Стоп-сигналы

3

7,5 A

Фонарь заднего хода, камера заднего вида

4

7,5 A

Коррекция наклона света фар

5

-

Не используется

6

15 A

Очиститель заднего стекла

7

15 A

Насос омывателя

8

-

Не используется

9

15 A

Обогреваемое сиденье пассажира

10

15 A

Обогреваемое сиденье водителя

11

-

Не используется

12

10 A

Модуль подушки безопасности




13




10 A

Зажигание, электроусили- тель рулевого управ- ления, щиток приборов, пассивная противо- угонная система, антибло- кировочная система тормозов




14




7,5 A

Модуль управления силовым агрегатом, рычаг коробки передач, топливный насос

15

7,5 A

Аудиосистема, щиток приборов







165








Плавкий предохранитель

Номинал предохранителя

Защищаемые цепи

16

7,5 A

Обогреваемое ветровое стекло

17

-

Не используется

18

-

Не используется

19

15 A

Колодка канала информа- ционной связи




20




20 A

Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондициониро- вания воздуха




21




15 A

Аудиосистема, навигаци- онная система, система Bluetooth

22

7,5 A

Щиток приборов

23

7,5 A

Модуль прицепа

24

7,5 A

Антенна модуля Sync

25

-

Не используется

26

30 A

Левая сторона переднего стеклоочистителя

27

30 A

Правая сторона перед- него стеклоочистителя




Реле

Замыкаемые цепи

R1

Зажигание







166








Блок предохранителей в салоне — тип 2











Плавкий предохранитель

Номинал предохранителя

Защищаемые цепи




1




7,5 A

Зажигание, датчик дождя, обогреваемое ветровое стекло, потолочный плафон, внутреннее зеркало

2

10 A

Стоп-сигналы

3

7,5 A

Фонарь заднего хода

4

7,5 A

Коррекция наклона света фар




167








Плавкий предохранитель

Номинал предохранителя

Защищаемые цепи

5

-

Не используется

6

15 A

Очиститель заднего стекла

7

15 A

Насос омывателя

8

-

Не используется

9

15 A

Обогреваемое сиденье пассажира

10

15 A

Обогреваемое сиденье водителя

11

-

Не используется

12

10 A

Модуль подушки безопасности




13




10 A

Зажигание, электроусили- тель рулевого управ- ления, щиток приборов, пассивная противо- угонная система, антибло- кировочная система тормозов




14




7,5 A

Модуль управления силовым агрегатом, рычаг селектора передач, топливный насос

15

7,5 A

Аудиосистема, щиток приборов

16

7,5 A

Правая сторона обогрева- емого ветрового стекла

17

-

Не используется

18

-

Не используется

19

10 A

Колодка канала информа- ционной связи

20

20 A

Модуль прицепа

21

15 A

Аудиосистема, система навигации




168








Плавкий предохранитель

Номинал предохранителя

Защищаемые цепи

22

7,5 A

Щиток приборов




23




7,5 A

Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондициониро- вания воздуха

24

10 A

Модуль Sync

25

-

Не используется

26

30 A

Левая сторона переднего стеклоочистителя

27

30 A

Правая сторона перед- него стеклоочистителя

28

30 A

Модуль качества напря- жения

29

20 A

Задняя электрическая розетка

30

20 A

Прикуриватель, переднее гнездо питания

31

-

Не используется

32

-

Не используется

33

-

Не используется

34

20 A

Доступ без ключа

35

20 A

Доступ без ключа

36

10 A

Колодка канала информа- ционной связи

37

15 A

Выключатель зажигания

38

-

Не используется

39

-

Не используется

40

-

Не используется

41

-

Не используется




169








Плавкий предохранитель

Номинал предохранителя

Защищаемые цепи

42

7,5 A

Камера заднего вида

43

10 A

Модуль Active City Stop

44

-

Не используется

45

-

Не используется

46

-

Не используется

47

-

Не используется

48

-

Не используется

49

-

Не используется




Реле

Замыкаемые цепи

R1

Зажигание

R2

Прикуриватель

R3

Не используется

R4

Реле Active City Stop

R5

Не используется

R6

Бесключевой вход (аксессуар)

R7

Бесключевой вход (зажигание)

R8

Реле системы предотвращения разряда аккумуля- торной батареи

R9

Электрообогрев ветрового стекла, левая сторона

R10

Электрообогрев ветрового стекла, правая сторона

R11

Не используется

R12

Не используется













ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

- АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ НАЧИНАЯ С: 05-01-2013

Блок предохранителей в моторном отсеке














Предохрани- тель

Номинал предохрани- теля




Защищаемые цепи

1

30 A

Модуль антиблокировочной системы тормозов Модуль поддержания курсовой устойчивости

2

60 A

Вентилятор системы охлаждения - высокоскоростной режим




3

40 A

Вентилятор системы охлаждения

30 A

Вентилятор системы охлаждения - низкоскоростной режим
















Предохрани- тель

Номинал предохрани- теля




Защищаемые цепи

4

30 A

Вентилятор обогревателя

5

60 A

Питание коробки плавких предохранителей в пасса- жирском салоне (аккумулятор)

6

30 A

Блок управления системами кузова

7

60 A

Питание коробки плавких предохранителей в пасса- жирском салоне (система зажигания)




8

60 A

Свечи предпускового подогрева (для дизельных двигателей)

50 A

Модуль DPS6

9

40 A

Левая цепь обогреваемого ветрового стекла

10

40 A

Правая сторона обогреваемого ветрового стекла

11

30 A

реле стартера;

12

10 A

Левое реле дальнего света

13

10 A

Правое реле дальнего света

14

15 A

Вспомогательный насос

15

20 A

Катушка зажигания




16




15 A

Модуль управления силовым агрегатом Вентилятор охлаждения с высокой или низкой интенсивностью вращения

17

15 A

Подогреваемые кислородные датчики (бензиновые двигатели)

17

20 A

Модуль электропитания (дизельные двигатели)

18

-

Не используется

19

7,5A

Контроллер системы кондиционирования

20

-

Не используется

21

-

Не используется

22

20 A

Питание батареи управления освещением

23

15 A

Контрольная лампа передних противотуманных фар




172











Предохрани- тель

Номинал предохрани- теля




Защищаемые цепи

24

15 A

Указатели поворота

25

15 A

Левая сторона наружного освещения

26

15 A

Правая сторона наружного освещения

27

7,5 A

Модуль управления силовым агрегатом

28

20 A

Антиблокировочная система тормозов Поддержание устойчивости

29

10 A

Муфта компрессора системы кондиционирования

30

-

Не используется

31

-

Не используется




32




20 A

Звуковой сигнал

Устройство энергосбережения аккумулятора Модуль бесключевого входа

33

20 A

Обогреватель заднего стекла

34

20 A

Реле топливного насоса

Отопитель, работающий на дизельном топливе

35

15 A

Система сигнализации первой категории

36

7,5A

Контроллер автоматической коробки передач

37

25 A

Левая сторона модуля передней двери

38

25 A

Правая сторона модуля передней двери

39

25 A

Левая сторона модуля задней двери

40

25 A

Правая сторона модуля задней двери




Реле

Замыкаемые цепи

R1

Вентилятор системы охлаждения

R2

Не используется

R3

Модуль управления силовым агрегатом

R4

Дальний свет




173








Реле

Замыкаемые цепи

R5

Не используется

R6

Не используется

R7

Электродвигатель вентилятора системы охлаждения двигателя

R8

Стартер

R9

Муфта компрессора системы кондиционирования

R10

Контрольная лампа передних противотуманных фар

R11

Топливный насос

Отопитель, работающий на дизельном топливе

R12

Фонари заднего хода

R13

Вентилятор обогревателя











Блок предохранителей в салоне











Предохранитель

Номинал предохранителя

Защищаемые цепи




1




7,5 A

Зажигание Датчик дождя

Обогреваемое ветровое стекло

Потолочный плафон Внутреннее зеркало

2

10 A

Стоп-сигналы

3

3 A

Фонари заднего хода




175








Предохранитель

Номинал предохранителя

Защищаемые цепи

4

7,5 A

Коррекция наклона света фар

5

-

Не используется

6

15 A

Очиститель заднего стекла

7

15 A

Насос омывателя

8

-

Не используется

9

15 A

Обогреваемое сиденье пассажира

10

15 A

Обогреваемое сиденье водителя

11

-

Не используется

12

10 A

Модуль подушки безопасности




13




10 A

Зажигание Электроусилитель руле- вого управления Приборный щиток Пассивная противо- угонная система Антиблокировочная система тормозов




14




7,5 A

Модуль управления силовым агрегатом Топливный насос

Рычаг селектора коробки передач

15

7,5 A

для аудиосистемы, Приборный щиток

16

7,5 A

Обогреваемое ветровое стекло

17

-

Не используется

18

-

Не используется

19

10 A

Колодка канала информа- ционной связи




176








Предохранитель

Номинал предохранителя

Защищаемые цепи

20

20 A

Модуль прицепа

21

15 A

для аудиосистемы, Навигационная система

22

7,5 A

Приборный щиток




23




7,5 A

Многофункциональный дисплей

Время

Внутренний сканер Вентиляторы системы обогрева

Панель кондиционера

24

10 A

Модуль SYNC

25

-

Не используется

26

30 A

Левый передний стекло- очиститель

27

30 A

Правый передний стекло- очиститель

28

30 A

Модуль качества напря- жения

29

20 A

Задняя электрическая розетка




30




20 A

Прикуриватель Дополнительная электри- ческая розетка

31

-

Не используется

32

-

Не используется

33

-

Не используется

34

20 A

Доступ без ключа

35

20 A

Доступ без ключа

36

-

Не используется

37

15 A

Выключатель зажигания

38

-

Не используется




177








Предохранитель

Номинал предохранителя

Защищаемые цепи

39

-

Не используется

40

-

Не используется

41

-

Не используется

42

7,5 A

Камера заднего вида

43

10 A

Модуль Active City Stop




44




7,5 A

Индикатор отключения надувной подушки безопасности пассажира

45

-

Не используется

46

-

Не используется

47

-

Не используется

48

-

Не используется

49

-

Не используется




Реле

Замыкаемые цепи

R1

Зажигание

R2

Прикуриватель

R3

Не используется

R4

Реле Active City Stop

R5

Не используется

R6

Бесключевой вход (аксессуар)

R7

Бесключевой вход (зажигание)

R8

Реле системы предотвращения разряда аккумуля- торной батареи

R9

Левая цепь обогреваемого ветрового стекла

R10

Правая сторона обогреваемого ветрового стекла

R11

Не используется

R12

Не используется
























содержание   ..  50  51  52  53  54  55  56  57  58  59  60  ..
