Форд Эксплорер. Системы помощи при парковке

Форд Эксплорер. Системы помощи при парковке

ПРИНЦИПЫ РАБОТЫ
ПРЕДУПРЕЖДЕНИЯ
. Во избежание травм ознакомьтесь и усвойте ограничения по использованию системы, описанные в данном разделе. Система обнаружения является лишь вспомогательной функцией для распознавания определенных(обычно больших и неподвижных) объектов при движении на ровной поверхности с небольшой скоростью. Некоторые объекты, поверхности которых поглощают ультразвуковые волны, а также системы помощи при парковке окружающих автомобилей, системы регулирования движения, плохие погодные условия, тормоза с пневматическим приводом, внешние моторы и вентиляторы также могут влиять на работу системы датчиков, в том числе ухудшать ее эффективность или провоцировать произвольное срабатывание.

. Во избежание травм всегда соблюдайте осторожность при

движении задним ходом (R) и использовании системы обнаружения.

. Система не предназначена для предотвращения столкновения с

небольшими или движущимися объектами. Система предназначена для предупреждения и помощи водителю в определении местонахождения крупных неподвижных объектов во избежание повреждений автомобиля. Система может не распознать небольшие объекты, особенно если они находятся близко к земле.

. Определенные дополнительные устройства, в том числе большие

буксировочные балки, стойки для велосипедов или досок для серфинга или другие устройства, могут препятствовать работе системы, сужая ее рабочую зону и вызывая ложное включение сигналов звукового предупреждения.
Примечание: Следите, чтобы на датчиках, расположенных на бампере или передней облицовке, не скапливался снег, лед или большое количество грязи. Если на датчиках присутствуют посторонние материалы, точность работы системы может снизиться. Не очищайте датчики с помощью острых предметов.

Примечание: Если в результате повреждения бампер или передняя облицовка были изогнуты или смещены, рабочая зона датчиков может быть изменена, вызывая неточность измерений препятствий или ложные включения предупреждающих сигналов.

Примечание: В присутствии ключа MyKey отключить систему обнаружения невозможно. См. (стр. 35).

Примечание: При наличии определенных дополнительных устройств (например, прицепа или велосипедной стойки), система заднего обнаружения может обнаружить дополнительное устройство и подавать соответствующие предупреждения. Для предотвращения подобных предупреждений рекомендуется отключать систему заднего обнаружения в случае необходимости крепления дополнительного устройства к автомобилю.

Система обнаружения предупреждает водителя о препятствиях в пределах определенного расстояния от автомобиля. Система отключается автоматически при включении зажигания.

Систему можно отключить через меню на информационном дисплее или с помощью всплывающего сообщения, отображаемого при переключении коробки передач на передачу заднего хода (R). См. (стр. 88).

Примечание: На автомобилях, оборудованных передней системой помощи при парковке, систему можно отключить с помощью выключателя системы помощи при парковке.

В случае неисправности в системе на информационном дисплее отображается сообщение о предупреждении. См. Информационные сообщения (стр. 94).

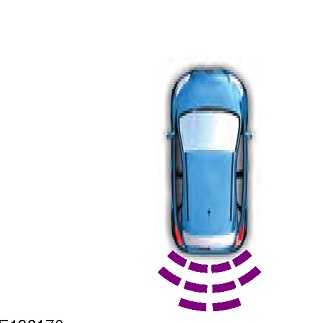

Форд Эксплорер. ЗАДНЯЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

Задние датчики включаются только при нахождении коробки передач в положении заднего хода (R). По мере приближения автомобиля к препятствию громкость предупреждающего сигнала усиливается. Когда расстояние до препятствия не превышает 30 cm, звуковое предупреждение звучит постоянно. При обнаружении неподвижного или удаляющегося объекта на расстоянии более 30 cm от углов бампера, звуковой сигнал подается только в течение трех секунд. При обнаружении приближающегося объекта предупреждающий сигнал подается повторно.

Зона действия до 1,8 m от заднего бампера. В области внешних углов бампера зона действия может быть меньше.

При нахождении коробки передач в положении заднего хода (R) система обнаруживает предметы в следующих случаях.

• Автомобиль приближается к неподвижному объекту на скорости 5 km/h или менее.

• Движущийся объект приближается к стоящему автомобилю сзади со скоростью не более 5 km/h.

• Ваш автомобиль движется со скоростью не более 5 km/h, а движущийся объект приближается к вам сзади со скоростью не более 5 km/h.

Система подает только звуковые предупреждения при движении автомобиля или при нахождении обнаруженного препятствия на расстоянии не более 30 cm от бампера.

Индикатор расстояния до препятствия (при наличии)

Система обеспечивает индикацию дистанции до объекта на информационном дисплее. Индикатор расстояния работает, когда коробка передач находится в положении заднего хода (R).

Информация на индикаторе:

• По мере сокращения расстояния до объекта блоки индикаторов включаются и смещаются по направлению к значку автомобиля.

• Если объект не обнаружен, блоки индикаторов дистанции отображаются серым цветом.

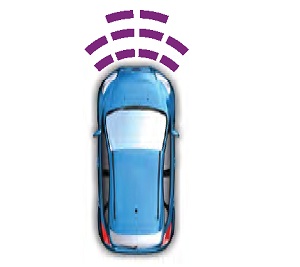

Форд Эксплорер. ПЕРЕДНЯЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

Передние датчики активны, когда коробка передач находится в любом положении, кроме парковочного (P).

Зона действия до 70 cm от переднего бампера. В области внешних углов зона действия уменьшается.

Когда автомобиль приближается к объекту, выдается предупреждающий звуковой сигнал. По мере приближения автомобиля к объекту громкость предупреждающего сигнала усиливается. На расстоянии не более 30 cm от переднего бампера до объекта предупреждающий звуковой сигнал звучит постоянно.

Индикатор расстояния до препятствия (при наличии)

Система обеспечивает индикацию дистанции до объекта на информационном дисплее.

Информация на индикаторе:

• По мере сокращения расстояния до объекта блоки индикаторов включаются и смещаются по направлению к значку автомобиля.

• Если объект не обнаружен, блоки индикаторов дистанции отображаются серым цветом.

Если включена передача заднего хода (R), передняя система датчиков при движении выдает звуковое предупреждение, когда к автомобилю приближается объект. После остановки автомобиля предупреждающий звуковой сигнал выключается через 2 секунды.

При переключении коробки передач в положение движения (D) или на любую другую передачу переднего хода (например, на понижающую передачу (L), в спортивное положение (S) или на любую передачу переднего хода механической коробки передач) система переднего обнаружения подает звуковые и визуальные предупреждения при движении со скоростью ниже 12 km/h и при обнаружении препятствия в пределах зоны обнаружения. После остановки

автомобиля звуковое предупреждение отключается через 2 секунды; визуальная индикация отключается через 4 секунды. Если обнаруженные объекты находятся в пределах 30 cm, визуальная индикация не выключается.

При нахождении коробки передач в нейтральном положении (N) система обеспечивает только визуальную индикацию при движении со скоростью не более 12 km/h и при обнаружении препятствия в зоне обнаружения. После остановки автомобиля визуальная индикация отключается через 4 секунды.

Форд Эксплорер. БОКОВЫЕ ДАТЧИКИ

Система бокового обнаружения использует передние и задние боковые датчики для обнаружения и обозначения препятствий справа и слева от автомобиля. Боковые датчики включаются при нахождении коробки передач в любом положении, кроме положения парковки (P).

Примечание: Препятствия, находящиеся в зоне бокового обнаружения, но не обнаруженные и не обозначенные передними или задними боковыми датчиками, не будут обнаружены.

Зона покрытия включает в себя расстояние до 60 cm справа и слева от автомобиля.

Когда система обнаруживает объект рядом с боковой стороной автомобиля, раздается звуковой предупредительный сигнал. По мере приближения объекта к боковой стороне автомобиля громкость звукового предупреждающего сигнала усиливается. Громкость звукового предупреждающего сигнала зависит от нахождения объекта на полосе движения автомобиля или за ее пределами.

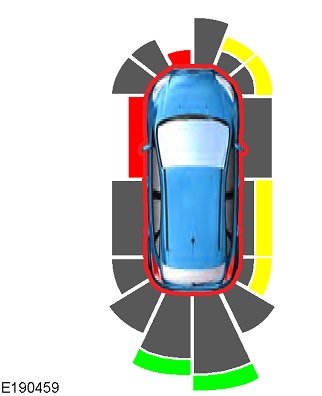

Индикатор расстояния до препятствия (при наличии)

Система обеспечивает индикацию дистанции до объекта на информационном дисплее.

По мере сокращения расстояния до объекта блоки индикаторов включаются и смещаются по направлению к значку автомобиля. Если объект не обнаружен, блоки индикаторов дистанции отображаются серым цветом.

При переключении на передачу заднего хода (R) система бокового обнаружения издает звуковой сигнал и обеспечивает визуальную индикацию дистанции, если автомобиль перемещается и объекты обнаружены на расстоянии 30 cm или если объекты обнаружены на расстоянии 30-60 cm и находятся на полосе движения вашего автомобиля. После остановки автомобиля звуковой предупреждающий сигнал отключается через две секунды.

Примечание: Визуальная индикация остается включенной, когда коробка передач находится в положении заднего хода (R).

При переключении в положение движения (D) или на любую другую передачу переднего хода, например на понижающую передачу (L), в спортивное положение (S) или любую передачу переднего хода механической коробки передач система бокового обнаружения издает звуковой сигнал и обеспечивает визуальную индикацию дистанции, если автомобиль перемещается на скорости 12 km/h или ниже и объекты обнаружены на расстоянии 30 cm либо если объекты обнаружены на расстоянии 30-60 cm и находятся на полосе движения вашего автомобиля. При остановке автомобиля звуковой предупредительный сигнал выключается через две секунды, а визуальная индикация дистанции — через четыре секунды.

Примечание: Если объект остается на расстоянии 30 cm, визуальная индикация не включается.

При нахождении коробки передач в нейтральном положении (N) система бокового обнаружения обеспечивает только визуальную индикацию расстояния при движении со скоростью не более 12 km/h, в том числе при движении по откосу, и при обнаружении препятствий на расстоянии не более 30 cm. После остановки автомобиля визуальная индикация дистанции отключается через четыре секунды.

Если система бокового обнаружения недоступна, блоки индикаторов боковой дистанции отображаться не будут.

Система бокового обнаружения объектов недоступна при следующих условиях:

• если переключатель системы контроля тягового усилия находится в выключенном положении.

Система бокового обнаружения может перестать работать до повторной инициализации(для этого нужно проехать расстояние, приблизительно равное длине автомобиля) в следующих случаях.

• Зажигание включено, выключено и включено снова.

• Автомобиль не двигается в течение двух минут.

• Включена антиблокировочная система тормозов.

• Включена система контроля тягового усилия.
