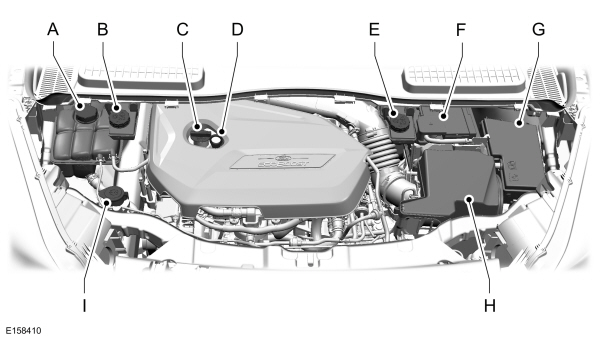

Форд Куга. ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.6L ECOBOOST™

Missing Image

A Бачок для охлаждающей жидкости двигателя*: См.   Проверка охлаждающей жидкости двигателя.
B Бачок тормозной жидкости (автомобиль с правосторонним управлением)*: См.   Проверка тормозной жидкости.
С Крышка маслозаливной горловины*: См.   Проверка моторного масла.
D Масляный щуп двигателя*: См.   Проверка моторного масла.
E Бачок тормозной жидкости (автомобиль с левосторонним управлением)*: См.   Проверка тормозной жидкости.
F Аккумуляторная батарея: См.   Замена аккумуляторной батареи 12 В .
G Подкапотный блок плавких предохранителей: См.   Расположение блоков плавких предохранителей.
H Воздушный фильтр: Не требуется проведение сервисного обслуживания.
I Бачок омывателя ветрового и заднего стекла: См.   Проверка омывающей жидкости.

* Для идентификационных целей крышки бачков и маслоизмерительный щуп двигателя имеют соответствующую цветовую маркировку.

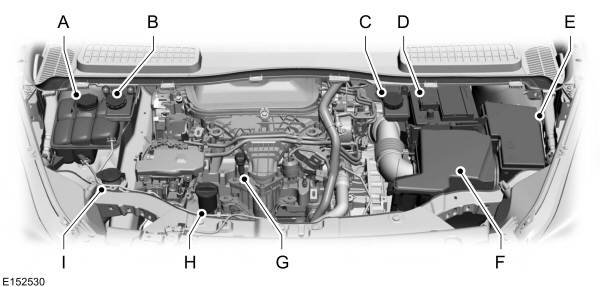

Форд Куга. ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 2.0L DURATORQ-TDCI (DW) ДИЗЕЛЬ

Missing Image

A Бачок для охлаждающей жидкости двигателя*: См.   Проверка охлаждающей жидкости двигателя.
B Бачок тормозной жидкости (автомобиль с правосторонним управлением)*: См.   Проверка тормозной жидкости.
С Бачок тормозной жидкости (автомобиль с левосторонним управлением)*: См.   Проверка тормозной жидкости.
D Аккумуляторная батарея: См.   Замена аккумуляторной батареи 12 В .
E Подкапотный блок плавких предохранителей: См.   Расположение блоков плавких предохранителей.
F Воздушный фильтр: Не требуется проведение сервисного обслуживания.
G Масляный щуп двигателя*: См.   Проверка моторного масла.
H Крышка маслозаливной горловины*: См.   Проверка моторного масла.
I Бачок омывателя ветрового и заднего стекла: См.   Проверка омывающей жидкости.

* Для идентификационных целей крышки бачков и маслоизмерительный щуп двигателя имеют соответствующую цветовую маркировку.

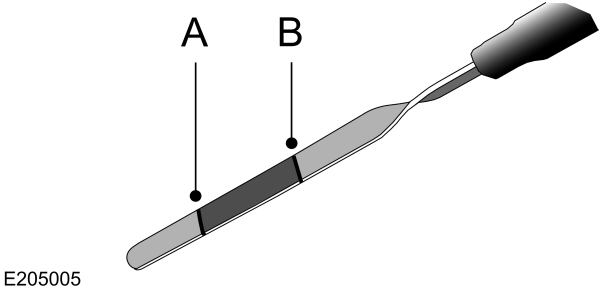

Форд Куга. ЩУП ДЛЯ ПРОВЕРКИ МОТОРНОГО МАСЛА - 1.6L ECOBOOST™

Missing Image

A Минимум.
B Максимум

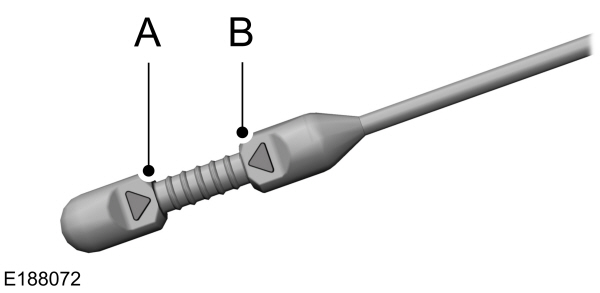

Форд Куга. ЩУП ДЛЯ ПРОВЕРКИ МОТОРНОГО МАСЛА - 2.0L DURATORQ-TDCI (DW) ДИЗЕЛЬ

Missing Image

A Минимум.
B Максимум.
