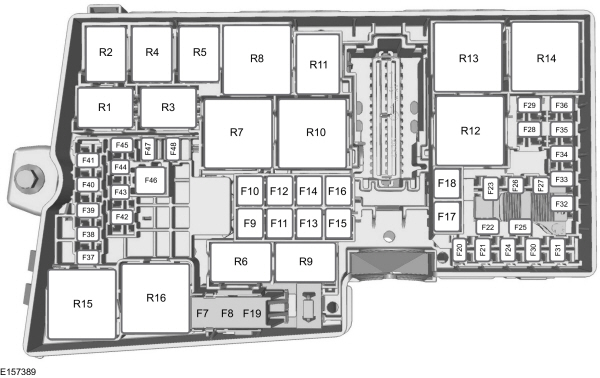

Номер предохранителя/реле |
Номинал предохранителя в амперах |
Защищенные компоненты |
F1 |
- |
Не используется |
F2 |
- |
Не используется |
F3 |
- |
Не используется |
F4 |
- |
Не используется |
F5 |
- |
Не используется |
F6 |
- |
Не используется |
F7 |
40A** |
Антиблокировочная система тормозов,
управление системой динамической стабилизации |
F8 |
30A** |
Электронная система динамической
стабилизации |
F9 |
20A** |
Омыватели фар |
F10 |
40A** |
Электродвигатель вентилятора отопителя |
F11 |
30A** |
Модуль качества напряжения, блок
управления системами кузова |
F12 |
30A** |
Модуль управления силовым агрегатом |
F13 |
30A** |
Реле стартера |
F14 |
40A** |
Правая сторона обогреваемого ветрового
стекла |
F15 |
20A** |
Передний прикуриватель, дополнительные
гнезда электропитания |
F16 |
40A** |
Левая цепь обогреваемого ветрового
стекла |
F17 |
20A** |
Дополнительный отопитель |
F18 |
- |
Не используется |
F19 |
5A* |
Антиблокировочная система тормозов,
управление системой динамической стабилизации |
F20 |
15A* |
Звуковой сигнал |
F21 |
5A* |
Выключатель стоп-сигналов |
F22 |
15A* |
Система мониторинга аккумуляторной
батареи |
F23 |
5A* |
Соленоиды реле |
F24 |
5A* |
Управление освещением |
F25 |
- |
Не используется |
F26 |
5A* |
Питание катушки реле системы управления
двигателем (автомобили с бензиновыми двигателями) |
F26 |
15A* |
Питание катушки реле системы управления
двигателем (автомобили с дизельным двигателем), система
управления коробкой передач (автомобили с дизельным
двигателем) |
F27 |
15A* |
Муфта компрессора системы
кондиционирования |
F28 |
5A* |
Система адаптивного круиз-контроля
(автомобили с системой авто-старт-стоп) |
F29 |
25A* |
Обогреватель заднего стекла кузова |
F30 |
- |
Не используется |
F31 |
- |
Не используется |
F32 |
15A* |
Модуль управления двигателем |
F33 |
10A* |
Модуль управления двигателем |
F34 |
10A* |
Модуль управления двигателем |
F35 |
15A* |
Модуль управления двигателем |
F36 |
5A* |
Активные жалюзи радиатора |
F37 |
5A* |
Питание индикатора отключения надувной
подушки безопасности пассажира |
F38 |
5A* |
Модуль управления двигателем, модуль
управления коробкой передач |
F39 |
5A* |
Фары, коррекция наклона света фар |
F40 |
5A* |
Электрический усилитель рулевого
управления |
F41 |
20A* |
Блок управления системами кузова |
F42 |
15A* |
Очиститель заднего стекла |
F43 |
15A* |
Фары |
F44 |
5A* |
Система адаптивного круиз-контроля
(автомобили без системы авто-старт-стоп) |
F45 |
10A* |
Обогреваемый распылитель омывателя |
F46 |
40A** |
Автоматический режим работы
стеклоочистителя |
F47 |
- |
Не используется |
F48 |
15A* |
Испаритель дизельного топлива |
R1 |
- |
Не используется |
R2 |
Микрореле |
Звуковой сигнал |
R3 |
Микрореле |
Реле испарителя дизельного топлива |
R4 |
- |
Не используется |
R5 |
- |
Не используется |
R6 |
- |
Не используется |
R7 |
Силовое реле |
Антиобледенитель ветрового стекла |
R8 |
- |
Не используется |
R9 |
Микрореле |
Омыватели фар |
R10 |
Миниреле |
Реле стартера |
R11 |
Микрореле |
Муфта компрессора системы
кондиционирования |
R12 |
Силовое реле |
Вентилятор системы охлаждения |
R13 |
Миниреле |
Вентилятор обогревателя |
R14 |
Миниреле |
Реле системы управления двигателем |
R15 |
Силовое реле |
Обогреватель заднего стекла |
R16 |
Силовое реле |
Зажигание |

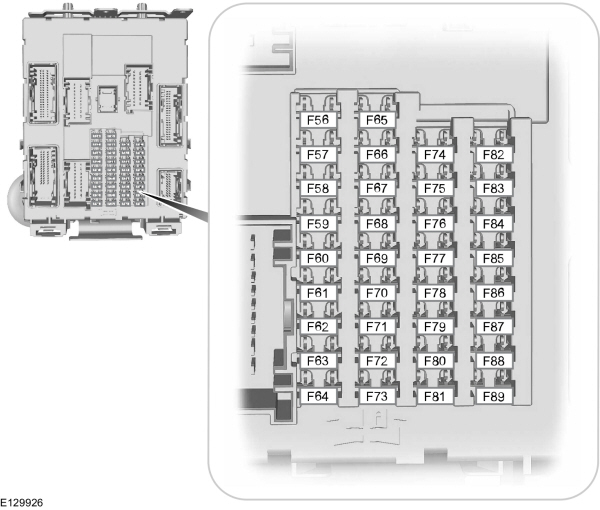

Номер предохранителя/реле |
Номинал предохранителя в амперах |
Защищенные компоненты |
56 |
20A |
Топливный насос |
57 |
- |
Не используется |
58 |
- |
Не используется |
59 |
5A |
Приемопередатчик пассивной
противоугонной системы |
60 |
10A |
Плафон освещения салона,
блок переключателей двери водителя, освещение
перчаточного ящика, блок переключателей потолочной
консоли |
61 |
- |
Не используется |
62 |
5A |
Автоматически работающие
стеклоочистители, зеркало с функцией автоматического
затемнения |
63 |
10A |
Система адаптивного круиз-контроля
(передний сенсорный модуль) |
64 |
- |
Не используется |
65 |
10A |
Отпирание защелки задней поднимающейся
двери |
66 |
- |
Не используется |
67 |
7,5A |
Модуль SYNC, многофункциональный
дисплей, модуль глобальной системы определения
местонахождения |
68 |
15A |
Электрический замок рулевой колонки |
69 |
5A |
Щиток приборов |
70 |
- |
Не используется |
71 |
10A |
Блок управления отопителем (модуль
ручного управления в системе кондиционирования воздуха),
двухзонный электронный автоматический климат-контроль |
72 |
7,5A |
Модуль рулевого колеса |
73 |
5A |
Разъем передачи данных, автономная
звуковая система |
74 |
15A |
Фары дальнего света |
75 |
15A |
Противотуманные фары/ фонари |
76 |
10A |
Фонарь заднего хода |
77 |
20A |
Насос омывателя |
78 |
5A |
Выключатель зажигания, кнопка запуска |
79 |
15A |
Аудиоблок, навигационный
DVD-проигрыватель, сенсорный экран, выключатель фонаря
аварийной световой сигнализации, переключатель
блокировки замков двери |
80 |
20A |
Прозрачный люк |
81 |
5A |
Радиочастотный радиоприемник, датчик
перемещений в салоне |
82 |
20A |
Насос омывателя |
83 |
20A |
Система централизованной блокировки
замков |
84 |
- |
Не используется |
85 |
7,5A |
Выключатель зажигания |
86 |
10A |
Модуль подушки безопасности, система
распознавания присутствия пассажира, индикатор
отключения надувной подушки безопасности пассажира |
87 |
- |
Не используется |
88 |
- |
Не используется |
89 |
- |
Не используется |

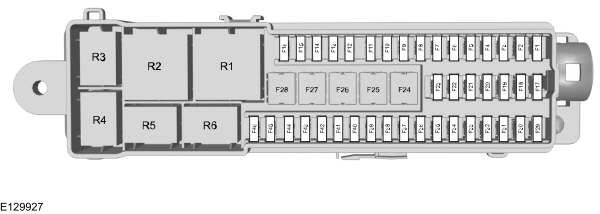

Номер предохранителя/реле |
Номинал предохранителя в амперах |
Защищенные компоненты |
F1 |
5A |
Система бесконтактного открывания
задней поднимающейся двери |
F2 |
10A |
Модуль бесключевого входа |
F3 |
5A |
Ручки дверей автомобиля с дистанционным
бесключевым входом |
F4 |
25A |
Модуль управления левой передней двери |
F5 |
25A |
Модуль управления правой передней
двери |
F6 |
25A |
Модуль управления левой задней двери |
F7 |
25A |
Модуль управления правой задней двери |
F8 |
- |
Не используется |
F9 |
25A |
Электродвигатель сиденья водителя |
F10 |
- |
Не используется |
F11 |
5A |
Задний элемент питания катушки реле
зажигания |
F12 |
10A |
Система управления микроклиматом
(автомобили с системой авто-старт-стоп) |
F13 |
5A |
Щиток приборов (автомобили с системой
авто-старт-стоп) |
F14 |
7,5A |
Информационно-развлекательный дисплей,
модуль SYNC, модуль глобальной системы определения
местонахождения (автомобили с системой авто-старт-стоп) |
F15 |
15A |
Аудиоблок (автомобили с системой
авто-старт-стоп) |
F16 |
- |
Не используется |
F17 |
- |
Не используется |
F18 |
- |
Не используется |
F19 |
- |
Не используется |
F20 |
- |
Не используется |
F21 |
- |
Не используется |
F22 |
- |
Не используется |
F23 |
- |
Не используется |
F24 |
30A |
Дополнительные гнезда электропитания
постоянного и переменного тока |
F24 |
20A |
Задние дополнительные гнезда
электропитания |
F25 |
25A |
Открывающаяся вверх дверь с приводом |
F26 |
40A |
Вспомогательное оборудование, модуль
буксировки прицепа |
F27 |
20A |
Дополнительные гнезда электропитания
багажного отделения |
F28 |
- |
Не используется |
F29 |
5A |
Система мониторинга непросматриваемых
зон, датчик передней видеокамеры, система адаптивного
круиз-контроля, камера заднего вида системы помощи при
парковке, сигнал зажигания модуля качества напряжения |
F30 |
5A |
Система помощи при парковке |
F31 |
- |
Не используется |
F32 |
5A |
Сигнал зажигания дополнительных гнезд
электропитания постоянного и переменного тока |
F33 |
- |
Не используется |
F34 |
20A |
Обогреваемое сиденье водителя |
F35 |
20A |
Обогреваемое сиденье пассажира |
F36 |
- |
Не используется |
F37 |
- |
Не используется |
F38 |
- |
Не используется |
F39 |
- |
Не используется |
F40 |
- |
Не используется |
F41 |
- |
Не используется |
F42 |
- |
Не используется |
F43 |
- |
Не используется |
F44 |
- |
Не используется |
F45 |
- |
Не используется |
F46 |
10A |
Система мониторинга непросматриваемых
зон, датчик передней видеокамеры, система адаптивного
круиз-контроля, камера заднего вида системы помощи при
парковке (автомобили с системой авто-старт-стоп) |
R1 |
Силовое реле |
Выключатель зажигания |
R2 |
- |
Не используется |
R3 |
- |
Не используется |
R4 |
- |
Не используется |
R5 |
- |
Не используется |
R6 |
- |
Не используется |
