ПРЕДУПРЕЖДЕНИЕ
>  Не превышайте минимальное значение производительности для автомобиля или сцепного устройства. Перегрузка автомобиля или сцепного устройства может нарушить устойчивость автомобиля и его управляемость. Несоблюдение мер предосторожности может привести к потере контроля над автомобилем, телесным повреждениям или смерти.
>  Не обрезайте, не сверлите, не сваривайте и не вносите изменений в конструкцию сцепного устройства. Изменение конструкции сцепного устройства прицепа может снизить производительность буксирной балки.

Примечание:  При отсутствии необходимости использования буксирного крюка всегда надежно закрепляйте его в багажном отделении.
Примечание:  При установке буксирного крюка следует соблюдать особую осторожность, поскольку от этого зависит безопасность автомобиля и прицепа.
Примечание:  Для крепления и снятия буксирного крюка не применяйте никаких инструментов.
Примечание:  Не разбирайте и не ремонтируйте съемный буксирный крюк.
Примечание:  Вытащите все адаптеры из разъема буксировочной балки. Невыполнение этого требования может привести к появлению коррозии на разъеме. Регулярно очищайте разъем буксировочной балки и следите, чтобы загрязнения не препятствовали плотному закрыванию ее крышки.
Missing Image

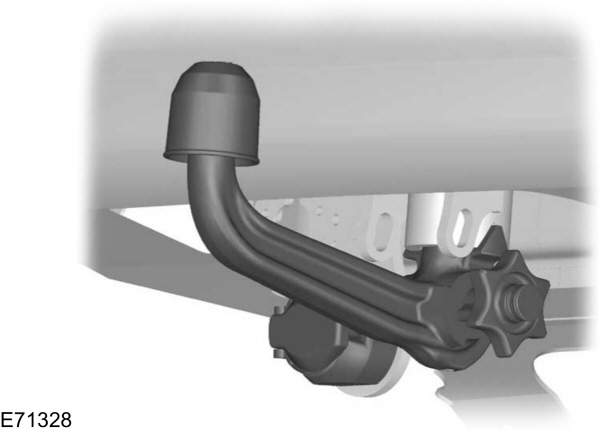

13-контактный разъем прицепа и съемный буксирный крюк устанавливаются под задним бампером. Поверните разъем прицепа на 90 ° вниз до его фиксации в нижнем положении.

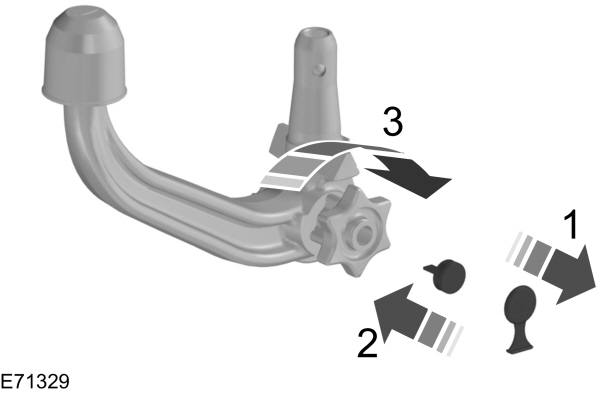

Разблокировка механизма буксирного крюка
Missing Image
  1. Снимите защитную крышку.
  1. Вставьте ключ и поверните его против часовой стрелки для разблокировки.
  1. Удерживайте буксирный крюк. Вытяните маховичок и поверните его по часовой стрелке до щелчка.
Примечание:  Красная отметка на маховичке должна совпасть с белой точкой на буксирном крюке.
  1. Отпустите маховичок. Буксирный крюк разблокируется.

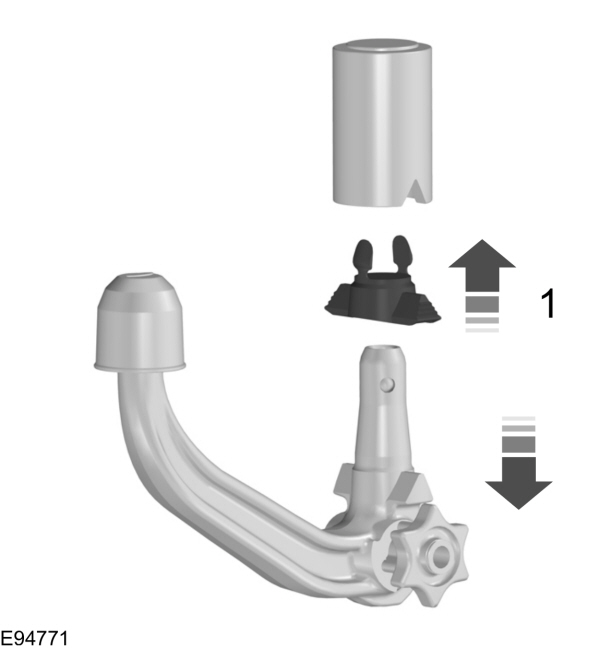

Вставка буксирного крюка
Примечание:  Буксирный крюк может быть закреплен только при его полной разблокировке.
Missing Image
  1. Извлеките заглушку. Вставьте вертикально буксирный крюк и нажмите на него вверх до фиксации.
Примечание:  Не держите руки вблизи маховичка.
Примечание:  Зеленая отметка на маховичке должна совпасть с белой точкой на буксирном крюке.
  1. Чтобы заблокировать буксирный крюк, поверните ключ по часовой стрелке и выньте ключ.
  1. Вытяните защитную крышку дуги ключа и вожмите ее в фиксатор.
Движение с прицепом
Примечание:  Если какое-либо из нижеприведенных условий не может быть соблюдено, не пользуйтесь буксирным крюком и обратитесь для его проверки к авторизованному дилеру.
Missing Image

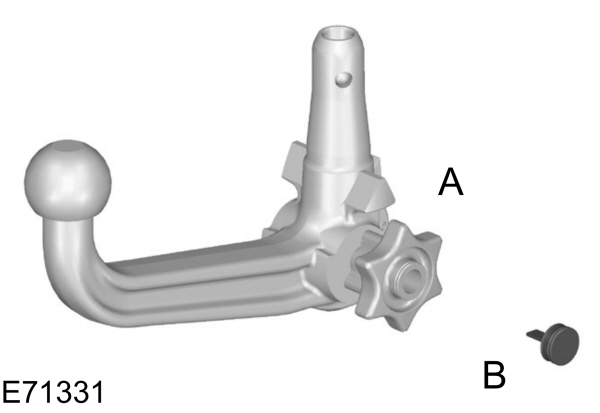

Перед началом движения убедитесь, что буксирный крюк заблокирован надлежащим образом. Проверьте следующее:
  • зеленая отметка на маховичке совмещена с белой точкой на буксирном крюке;
  • маховичок (A) правильно зафиксирован на буксирном крюке;
  • вы не забыли извлечь ключ (B)
  • буксирный крюк надежно закреплен.

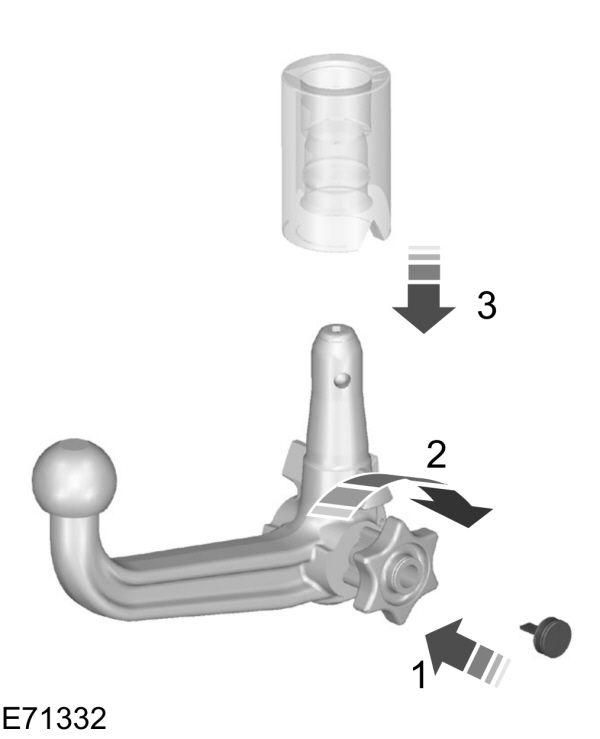

Снятие буксирного крюка
Missing Image
  1. Отсоедините прицеп. Снимите защитную крышку. Вставьте ключ и разблокируйте замок.
  1. Удерживайте буксирный крюк. Вытяните маховичок и поверните его по часовой стрелке до его остановки.
  1. Снимите буксирный крюк.
  1. Отпустите маховичок.
При разблокировке таким способом буксирный крюк может быть заново установлен в любое время.

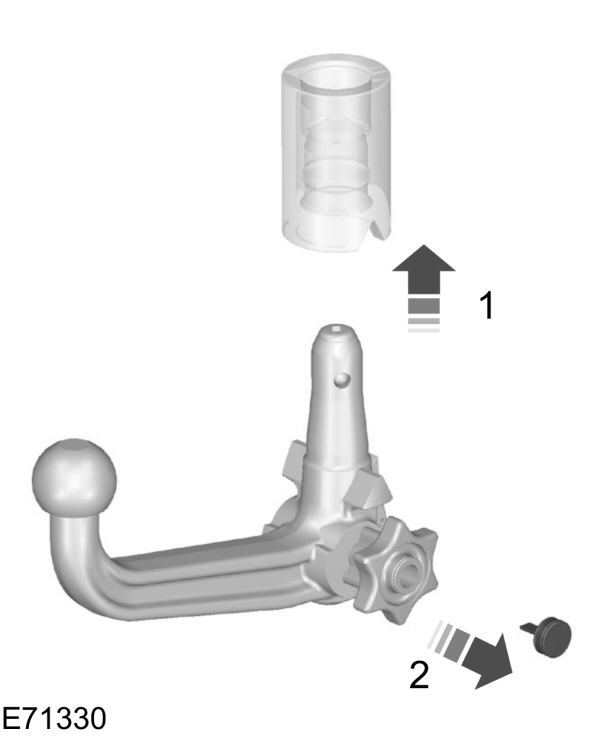

Движение без прицепа
Примечание:  Не допускается разблокировать буксирный крюк, если установлен прицеп.
Missing Image
Снимите буксирный крюк. Вставьте разъем в соответствующее гнездо (1).
Уход
Примечание:  Перед паровой очисткой автомобиля снимайте буксирный крюк и закрывайте его гнездо заглушкой.
Поддерживайте чистоту буксирного устройства. Периодически смазывайте подшипники, сопрягающиеся поверхности и фиксирующий шарнир смазкой, не содержащей смол, или маслом, а фиксатор — графитом.
В случае потери замена ключа производится заводом-изготовителем после предъявления номера цилиндра замка
