Форд Мондео (93+ года). Противобуксовочная система

Как уже было упомянуто, данную систему устанавливают под заказ, она работает совместно с ABS. Обе системы используют те же датчики частоты вращения колес, гидравлический блок управления и электронный регулирующий модуль, однако в этой системе есть дополнительные датчики и узлы.

Система работает на основе того, что крутящий момент буксующего колеса передается на колесо с лучшим сцеплением с дорогой. Это обеспечивается или с помощью соответствующего тормоза, или путем прикрытия дроссельной заслонки. Работа тормозной системы регулируется гидравлическим блоком управления, приведение в действие дроссельной заслонки осуществляется с помощью соответствующего регулятора, который размещается между педалью акселератора и корпусом дроссельной заслонки и оснащен двумя тросами, которые соединяют педаль акселератора и дроссельную заслонку. Регулятор растягивает трос так, что для каждого положения педали акселератора, если система эксплуатируется, устанавливается уменьшенный угол поворота дроссельной заслонки.

Система используется в комбинации с регулированием тормозов и дроссельной заслонки до скорости 50 км/ч. При более высокой скорости работает только регулирование дроссельной заслонки. Сигнальная лампа в комбинации приборов сообщает водителю, когда включена противобуксовочная система. Как вы уже знаете, аварийная световая сигнализация после включения зажигания горит около 3 секунд и затем гаснет, если электронные узлы системы в порядке. При самопроизвольном отключении системы лампа аварийной сигнализации будет гореть до тех пор, пока система не будет вновь включена.

Если в системе появилась неисправность, лампа продолжает гореть до тех пор, пока выявленная неисправность не будет устранена.

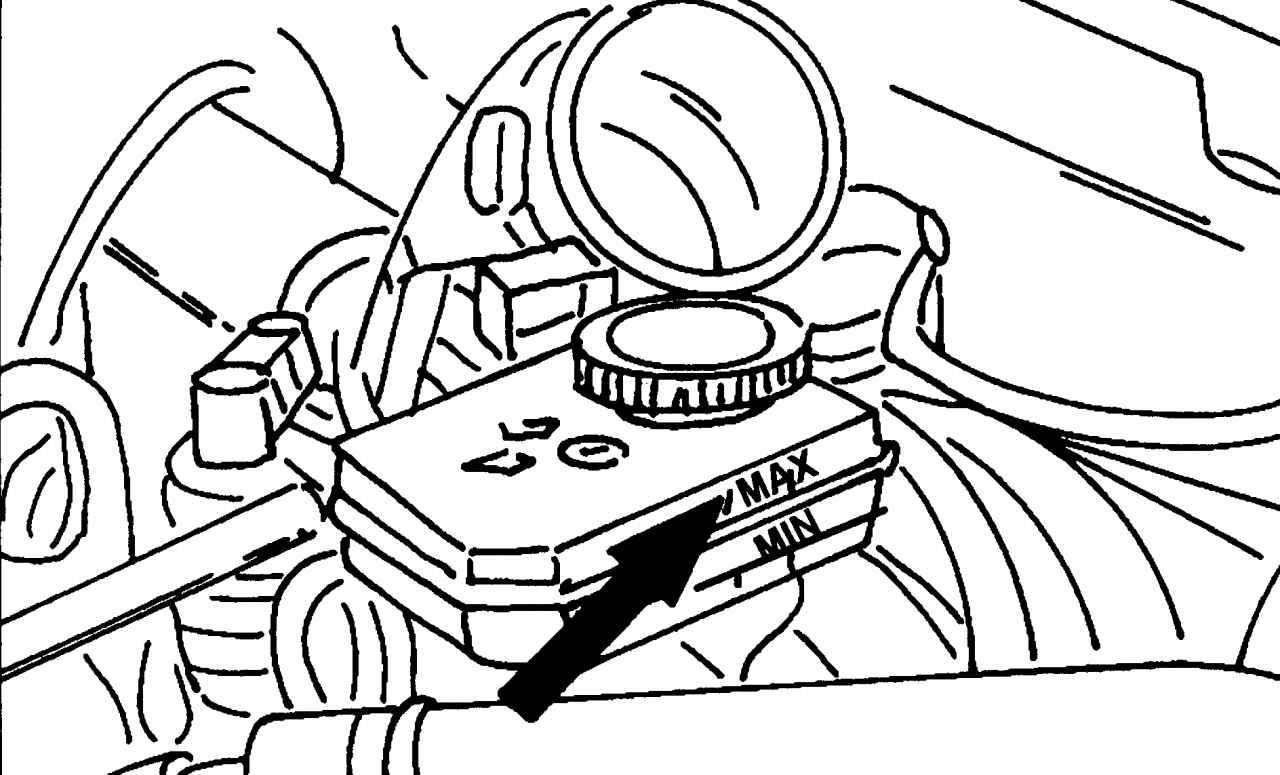

Рис. 279. Схема размещения противобуксовочной системы: 1 — тормозной механизм заднего колеса; 2 — педаль акселератора; 3 — дроссельная заслонка; 4 — главный тормозной цилиндр; 5 — блок Mecatronik; 6 — тормозной механизм переднего колеса; 7 — электродвигатель противобуксовочной системы; 8 — тормозной механизм переднего колеса

На рис. 279 показана схема размещения системы и ее детали.
