Форд Мондео (93+ года). Снятие и установка тормозного цилиндра

Снятие колесного тормозного цилиндра проводите в следующем порядке:

- установите автомобиль на домкрат и у снимаемого колеса отверните тормозную трубку с обратной стороны колесного тормозного цилиндра, на автомобиле с кузовом комби отсоедините от тормозного шланга тормозную трубку с нижней стороны задней пружины, закройте открытые концы от попадания загрязнений;

- последовательно покачайте тормозные колодки, чтобы поршень отпустил тормозные колодки от тормозного цилиндра;

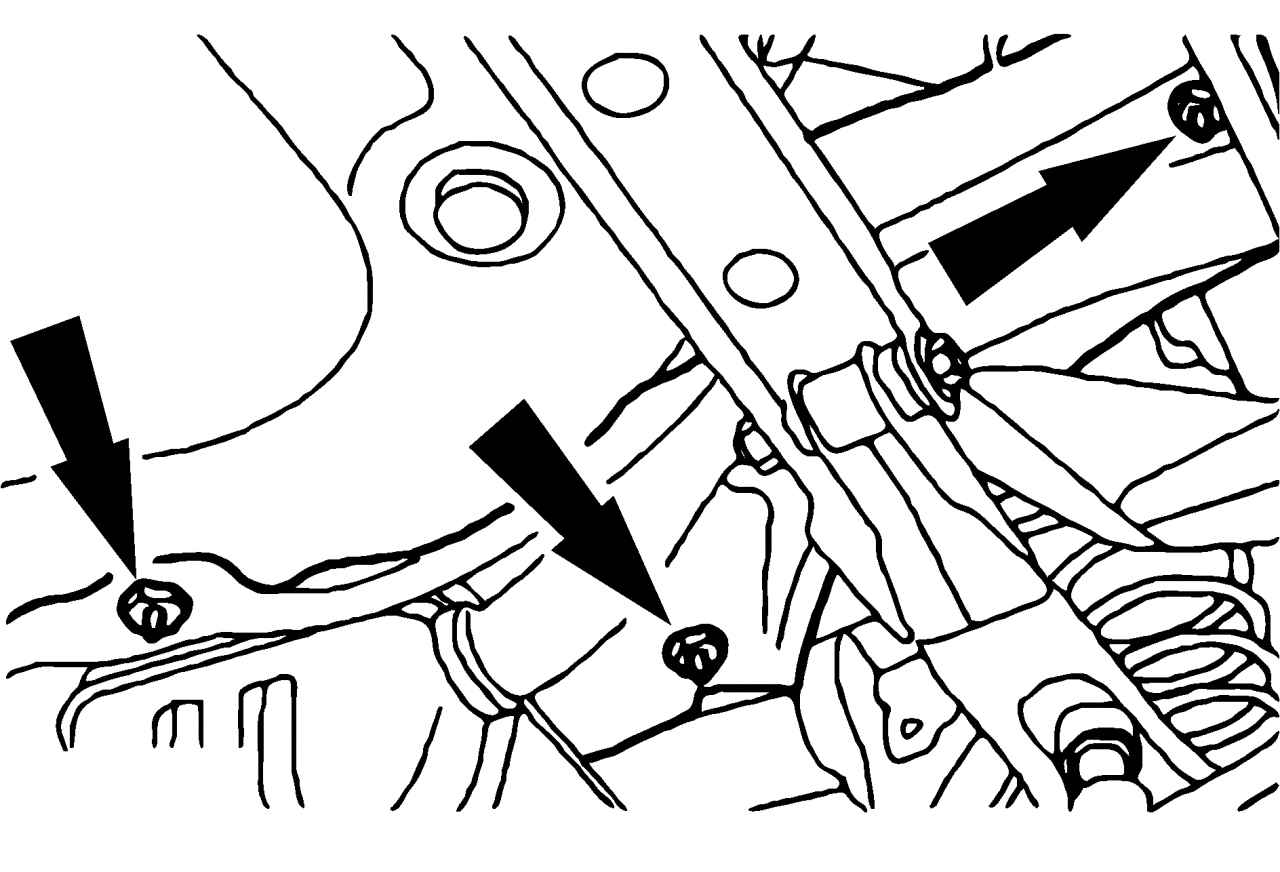

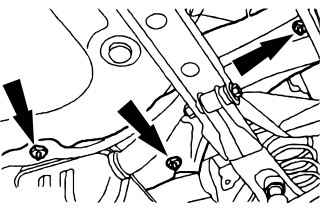

Рис. 262. Крепление тормозного цилиндра барабанного тормозного механизма

- отверните цилиндр с обратной стороны пластины щита тормозного механизма и снимите его (рис. 262), снимите уплотнительное кольцо; если цилиндр изношен, замените его.

Установку проводите следующим образом:

- вставьте уплотнительное кольцо с обратной стороны цилиндра и закрепите цилиндр на пластине щита тормозного механизма;

- вставьте тормозные колодки в поршень цилиндра, при этом сначала осторожно введите одну колодку в направляющую цилиндра, вторую колодку вставляйте снаружи, чтобы она вошла в шлиц поршня;

- проверьте правильную посадку всех деталей и установите тормозной барабан;

- прокачайте тормоза и несколько раз нажмите на педаль тормоза, чтобы подогнать колодки;

- приведите несколько раз в действие рычаг стояночного тормоза, чтобы включился саморегулирующий механизм;

- опустите автомобиль на колеса и затяните колесные гайки моментом 85 Н·м.
