Форд Скорпио. Разборка коробки передач



Форд Скорпио. Разборка коробки передач

7.2.2.2. Разборка коробки передач

ОБЩИЕ СВЕДЕНИЯ

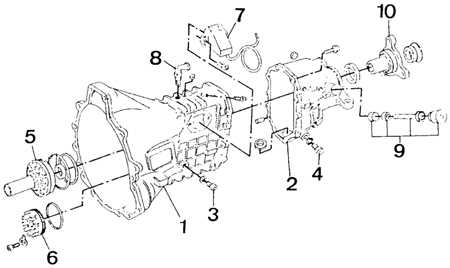

Картер коробки передач
7.3.2 Разборка коробки передач Форд Скорпио
1 – картер сцепления,
2 – картер коробки передач,
3 – пробка заливки масла,
4 – пробка слива масла,
5 – направляющая втулка выжимного подшипника,
6 – опора подшипника промежуточного вала,
7 – выключатель фонарей заднего хода,
8 – сапун,
9 – детали привода спидометра,
10 – фланец выходного вала коробки передач

Механизм переключения передач, коробки передач типа МТ 75

7.3.2 Разборка коробки передач Форд Скорпио
1 – ось вилок 3–4 передач, 5-ой передачи и передачи заднего хода,
2 – ось вилок 1–2 передач,
3 – вилки 3–4 передач,
4 – вилки 5-ой передачи и передачи заднего хода,
5 – втулки,
6 – вилки 1–2 передач,
7 и 8 – селекторы,
9 – стопор блокировки,
10 – штифт,
11 – штифт,
12 – палец управления,
13 – втулка управления,
14 – палец блокировки, делающий невозможным одновременное включение двух передач,
15 – пластины

Вид спереди картера сцепления

7.3.2 Разборка коробки передач Форд Скорпио
1 – пластина фиксации гайки,

2 – гайка подшипника промежуточного вала

Снятие направляющей втулки выжимного подшипника сцепления

7.3.2 Разборка коробки передач Форд Скорпио
1 – специальное приспособление Ford 16.040

Вид левой стороны коробки передач


7.3.2 Разборка коробки передач Форд Скорпио
1 – болт стопора передачи заднего хода,

2 – пробка стопора селектора,

3 – выключатель огней заднего хода,

4 – передний болт крепления оси промежуточной шестерни передачи заднего хода,

5 – задний болт крепления оси промежуточной шестерни передачи заднего хода

Снятие фланца вторичного вала при помощи съемника

7.3.2 Разборка коробки передач Форд Скорпио

Предупреждение передач следует заменить все пружинные стопорные кольца на новые толщиной, обеспечивающей получение требуемых значений осевого зазора устанавливаемых с их помощью элементов. Следует также заменить все уплотнительные кольца.


Элементы коробки передач (валы, подшипники, синхронизаторы, механизм переключения передач и т.д.) располагаются в двух сообщающихся между собой картерах. Первый из них, расположенный ближе к двигателю, содержит также сцепление и называется картером сцепления (хотя в его задней части располагаются шесть элементов коробки передач); другая называется картером коробки передач (хотя она не содержит все элементы этого узла).

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слить масло из коробки передач.
2. С картера сцепления снять выжимной подшипник и вилки выключения сцепления.
7.3.2 Разборка коробки передач Форд Скорпио 3. Зафиксировать фланец соединения переднего шарнира карданного вала и отвинтить гайку крепления фланца при помощи нанесения легких ударов по ключу (1 – приспособление для блокирования фланца, 2 – фланец шарнира).
4. При помощи приспособления Ford 16.040 снять направляющую втулку выжимного подшипника сцепления.
5. Снять внутреннее пружинное кольцо с первичного вала.
6. Снять пластину фиксации гайки подшипника промежуточного вала (см. рис. Вид спереди картера сцепления).
7. При помощи ключа 17 мм отвинтить гайку подшипника промежуточного вала.
8. Сбоку картера отвинтить болты (типа Torx) стопора передачи заднего хода (см. рис. Вид левой стороны коробки передач).
9. Сбоку картера отвинтить пробку (2) стопора селектора и извлечь пружину, толкатель, втулку и шарик стопора селектора.
10. Отвинтить выключатель (3) огней заднего хода.
11. Отвинтить два болта (4 и 5) крепления оси промежуточной шестерни передачи заднего хода и извлечь только передний болт (4).
12. Отвинтить десять болтов соединения картера сцепления с картером коробки передач.
13. При помощи двух отверток осторожно разделить обе части картера коробки передач.
7.3.2 Разборка коробки передач Форд Скорпио 14. Снять картер сцепления с картера коробки передач; в случае необходимости использовать приспособление 16.041.
15. Снять ось вилок (1) (см. рис. Механизм переключения передач, коробки передач типа МТ 75) 3–4 передач, 5-ой передачи и передачи заднего хода.
16. Извлечь задний болт (5) (см. рис. Вид левой стороны коробки передач) крепления оси промежуточной шестерни передачи заднего хода.
7.3.2 Разборка коробки передач Форд Скорпио 17. Из картера коробки передач извлечь магнит.
18. При помощи соответствующего съемника снять с вторичного вала фланец соединения переднего шарнира карданного вала (см. рис. Снятие фланца вторичного вала при помощи съемника).
7.3.2 Разборка коробки передач Форд Скорпио 19. Извлечь уплотнительное кольцо с вторичного вала.
7.3.2 Разборка коробки передач Форд Скорпио 20. Снять приводную шестерню спидометра и дистанционную втулку.
7.3.2 Разборка коробки передач Форд Скорпио 21. Вытянуть из картера коробки передач вторичный вал при помощи съемника.
