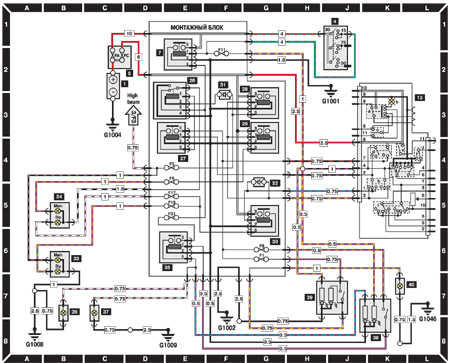

14.6.16. Фары головного освещения, задний противотуманный фонарь
| ОБЩИЕ СВЕДЕНИЯ |
МОДЕЛИ ВЫПУСКА С 1996 Г.
 |
|
1 – аккумуляторная батарея;
4 – замок зажигания; 5 – дополнительный монтажный блок; 7 – реле зажигания; 13 – многофункциональный переключатель; d – выключатель освещения; h – переключатель дальнего/ ближнего света фар; 26 – реле фар 1; 27 – реле фар 2; 28 – реле дальнего света левой фары; 29 – реле дальнего света правой фары; |
30 – реле ближнего света фар; 32 – диод; 33 – левая фара; 34 – правая фара; 35 – реле противотуманного света фар; 36 – левая противотуманная фара; 37 – правая противотуманная фара; 38 – выключатель противотуманных фар; 39 – выключатель противотуманного фонаря; 40 – задний противотуманный фонарь |
