Форд Сиерра. Задние тормоза

10.3. Задние тормоза

10.3.1. Снятие и установка барабана

ОБЩИЕ СВЕДЕНИЯ

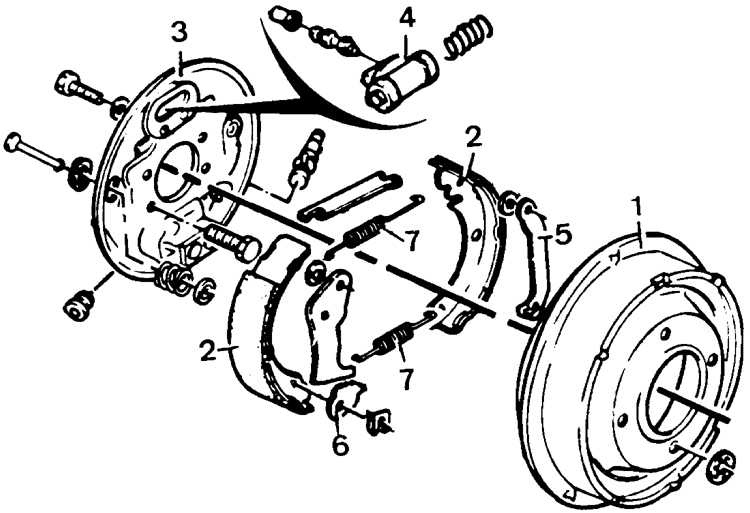

Задний тормоз DBA

1 – тормозной барабан,
2 – тормозные колодки,
3 – несущий щит,
4 – цилиндр,

5 – рычаг ручного тормоза,
6 – защелка механизма автоматической регулировки зазора колодок,
7 – возвратная пружина колодок

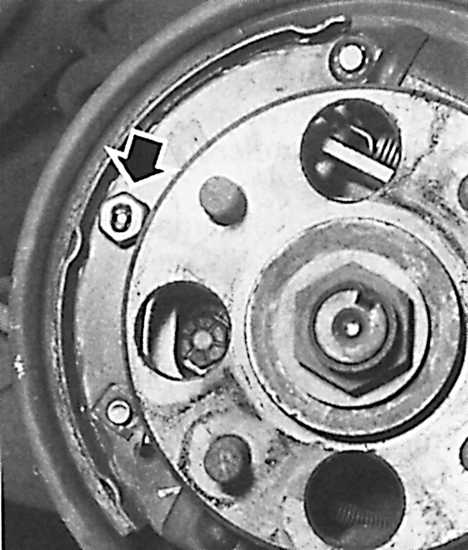

Зацеп пружины проводника колодки

Зацеп пружины проводника колодки – указан стрелкой.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабить гайки крепления заднего колеса.

2. Поднять и зафиксировать заднюю часть автомобиля, снять заднее колесо.

3. Снять с болтов колеса (если присутствуют) фиксаторы тормозного барабана после ослабления их крепления ударами зубила (поворот влево).

4. Проверить, выключен ли ручной тормоз.

5. Снять тормозной барабан со ступицы колеса.

Установка

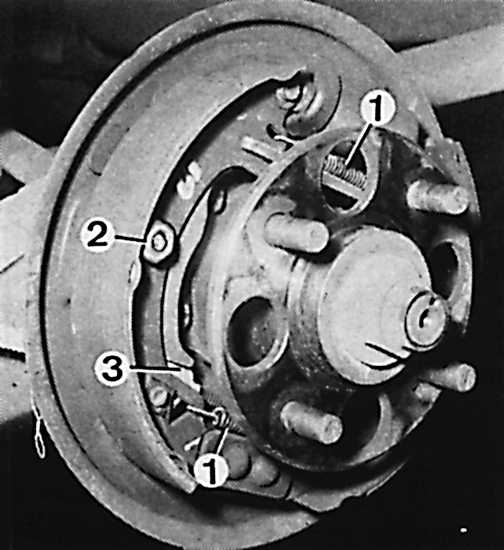

Установка заднего тормоза

1 – возвратная пружина колодок,

2 – крепление пружины проводника колодки,

3 – защелка автоматической регулировки зазора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверить, повреждения и износ тормозного барабана, а также не имеет ли рабочая поверхность барабана углублений, ощущаемых пальцами. В случае необходимости переточить барабан либо заменить его.

2. Очистить внутренности механизма, продув его сжатым воздухом.

3. Установить тормозной барабан на фланце ступицы колеса.

4. Установить заднее колесо.

5. Опустить автомобиль и затянуть гайки крепления колеса соответствующим моментом.
