Форд Сиерра. Рулевое управление



Форд Сиерра. Рулевое управление

8. Рулевое управление

ОБЩИЕ СВЕДЕНИЯ

Рулевое управление

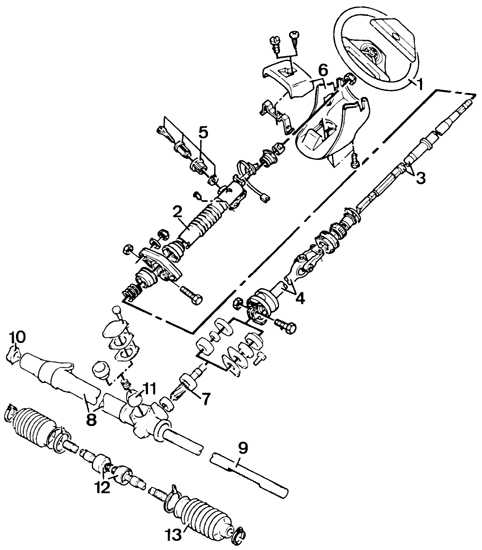

8.0 Рулевое управление Форд Сиерра
1 – рулевое колесо,
2 – деформирующаяся втулка,
3 – вал рулевого колеса,
4 – шарнирный соединитель вала рулевого колеса,
5 – выключатель зажигания с блокировкой рулевого колеса,
6 – кожух,
7 – приводная шестерня рулевой передачи,
8 – корпус рулевой передачи,
9 – зубчатая рейка рулевой передачи,
10 – втулка рейки,
11 – толкатель,
12 – рулевые тяги,
13 – кожуха

Система рулевого управления имеет реечную рулевую передачу.

Безопасная рулевая колонка имеет состоящий из двух частей вал рулевого колеса с крестообразным шарниром, а также деформируемым кожухом вала, закрепленным под передней панелью и сжимаемым в случае лобового столкновения.
