7.2. Снятие и установка карданного вала

ОБЩИЕ СВЕДЕНИЯ

Карданный вал и приводные полуоси

7.2 Снятие и установка карданного вала Форд Сиерра

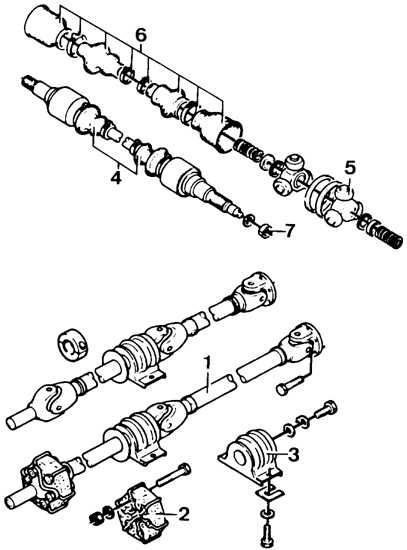

1 – вал в сборе,
2 – эластичный шарнир,
3 – промежуточный подшипник,
4 – приводные полуоси,

5 – равносторонний трехплечевой шарнир,
6 – предохранительные чехлы,
7 – гайка ступицы колеса

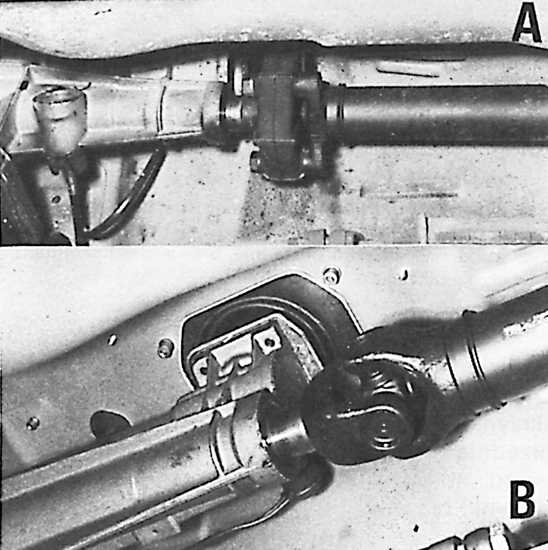

Передний шарнир карданного вала

А – автомобили с двигателем 1,3 дм³,

В – автомобили с двигателями 1,6 и 2,0 дм³

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить автомобиль над смотровым каналом либо на подъемнике.

2. Обозначить взаимное положение крестообразного шарнира и фланца шестерни главной передачи и отсоединить карданный вал от заднего моста. Отвинтить корпус промежуточного подшипника, обозначив положение прокладок между корпусом подшипника и кузовом автомобиля (эти обозначения пригодятся при установке карданного вала и его промежуточного подшипника).

3. Отсоединить карданный вал от коробки передач, обращая внимание, чтобы не повредить уплотнительное кольцо в задней части картера. После извлечения вала отверстие в задней части картера коробки передач следует заглушить пробкой или передним наконечником неисправного карданного вала, чтобы не допустить вытекания масла из коробки передач.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Из отверстия задней части картера коробки передач извлечь пробку. Проверить установку уплотнительного кольца задней части картера коробки передач и вставить в него передний конец карданного вала, обращая внимание, чтобы не повредить кромки уплотнительного кольца.

2. Установить промежуточный подшипник карданного вала, расположив под ним соответствующие прокладки в соответствии с обозначениями, нанесенными во время разборки (не затягивая болтов крепления).

3. Соединить карданный вал с фланцем ведущей шестерни главной передачи в соответствии с нанесенными ранее обозначениями взаимного расположения. Установить новые прокладки, предохраняющие болты от отвинчивания.

4. Вращая карданный вал установить промежуточный подшипник и затянуть болты крепления соответствующим моментом.

5. Проверить и в случае необходимости дополнить количество масла в коробке передач.
