Форд Сиерра. Карбюратор Weber 32/36 DGAV



Форд Сиерра. Карбюратор Weber 32/36 DGAV

4.1.4.2. Карбюратор Weber 32/36 DGAV

ОБЩИЕ СВЕДЕНИЯ

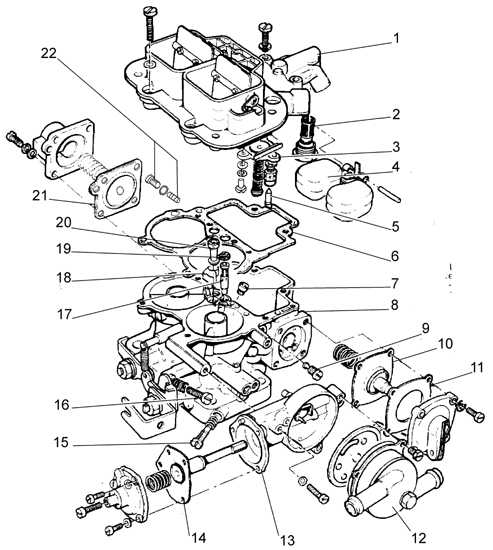

Элменты карбюратора Weber 32/36 DGAV

4.3.9 Карбюратор Weber 32/36 DGAV Форд Сиерра
1 – крышка карбюратора,
2 – сетчатый фильтр,
3 – корпус клапана,
4 – поплавок,
5 – игольчатый клапан,
6 – прокладка,
7 – жиклер ускорительного насоса,
8 – корпус карбюратора,
9 – жиклер холостого хода,
10 – диафрагма ускорительного насоса,
11 – прокладка,
12 – крышка пускового устройства
13 – корпус пускового устройства
14 – диафрагма
15 – винт регулировки количества окиси углерода (качества)
16 – винт регулировки оборотов холостого хода (количества)
17 – эмульсионная трубка
18 – распылительная трубка ускорительного насоса
19 – воздушный жиклер
20 – клапан ускорительного насоса
21 – диафрагма экономайзера мощностных режимов
22 – жиклер холостого хода

Карбюратор Weber двухкамерный, последовательный, имеет ускорительный насос, а также пусковую дроссельную заслонку, приводимую в действие автоматически.
