4.1.1.8. Система зажигания
| ОБЩИЕ СВЕДЕНИЯ |
Система зажигания аккумуляторная, транзисторная включает в себя:
– распределитель зажигания с бесконтактным датчиком с преобразователем
Холла;
– катушку зажигания;
– коммутатор;
– свечи зажигания.
Распределитель зажигания BOSCH

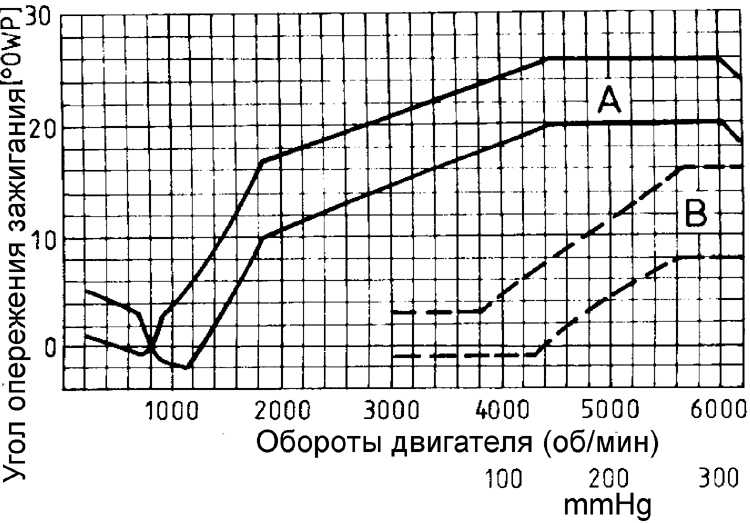

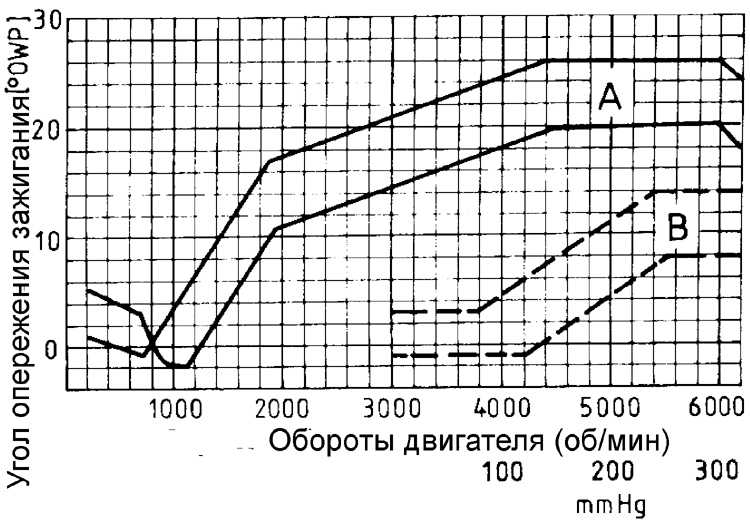

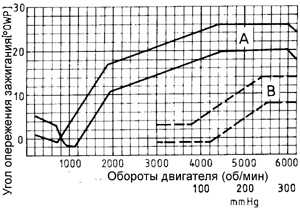

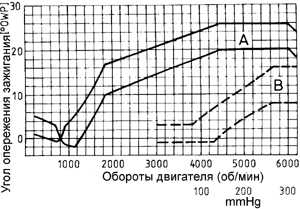

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 1,3 д дм3
 |
А – центробежный регулятор, В – вакуумный регулятор |
Предупреждение (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.

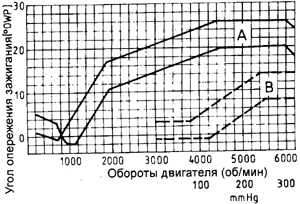

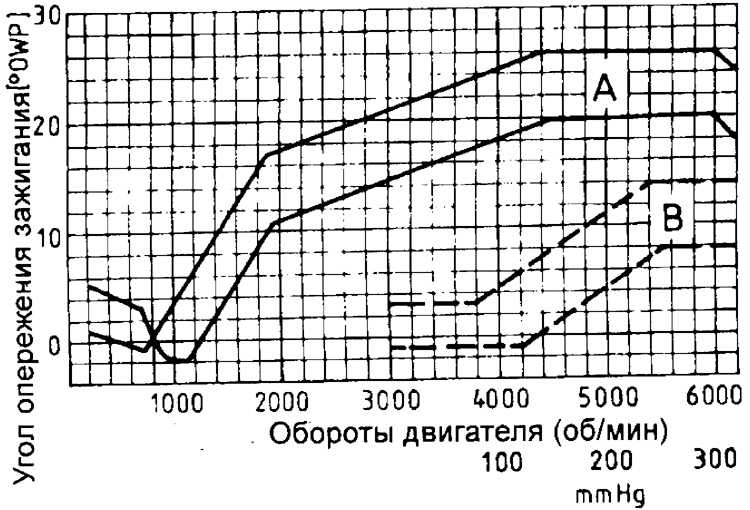

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 1,6 д дм3
 |
А – центробежный регулятор, В – вакуумный регулятор |
Предупреждение (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.

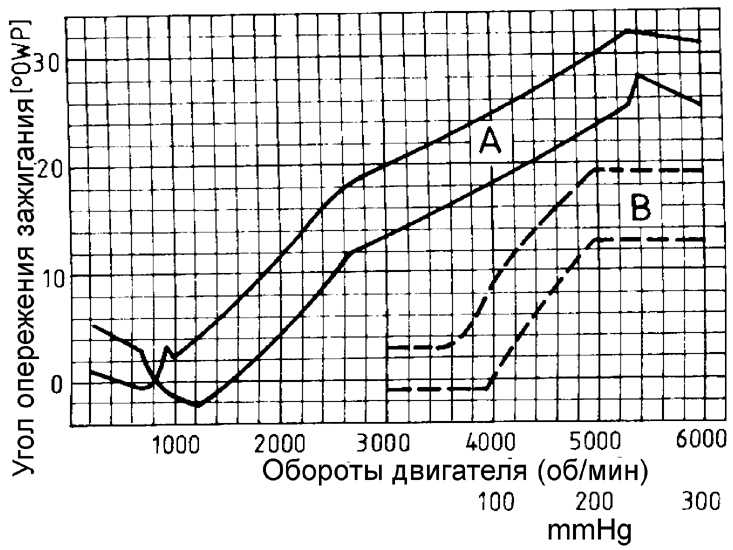

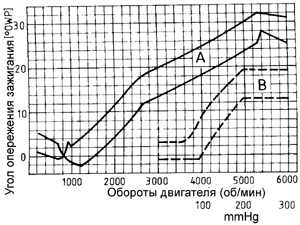

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 2,0 дм3
 |
А – центробежный регулятор, В – вакуумный регулятор |
Предупреждение (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.
| Порядок зажигания (цилиндр №1 со стороны распредвала) |
1–3–4–2
|
| Направление вращения вала: по часовой стрелке | |
| Тип: | |
| – двигатель 1,3 дм3 |
0 237 002 075
|
| – двигатель 1,6 дм3 |
0 237 002 076
|
| – двигатель 2,0 дм3 |
0 237 002 078
|
| Угол опережения зажигания: | |
| – двигатель 1,3 дм3 |
12° перед ВМТ
|
| – двигатель 1,6 дм3: | • тип LCT |
12° перед ВМТ
|
| • тип LCS (экономичный) |
10° перед ВМТ
|
| – двигатель 2,0 дм3 |
8° перед ВМТ
|
Коммутатор
Марка и тип: Ford 83 BB 12 A 297 AA.
Распределитель зажигания LUCAS
Характеристики опережения зажигания распределителя зажигания BOSCH двигателя
2,0 дм3
 |
А – центробежный регулятор, В – вакуумный регулятор |
| Направление вращения вала: по часовой стрелке. | |
Предупреждение (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.
| Порядок зажигания (цилиндр №1 со стороны распредвала) |
1–3–4–2
|
| Тип |
61 DH 4
|
| Угол опережения зажигания |
10° перед ВМТ
|
Катушка зажигания
| Марка и тип |
Bosch 0 221 122 031, Femsa, Polmot или Lucas 32C5
|
| Сопротивление первичной обмотки |
0,72 – 0,88 Ом
|
| Сопротивление вторичной обмотки |
4,5 – 7 кОм
|
Свечи зажигания
| Марка и тип |
Motorcraft BRF 22C или Motorcraft BF 22C
|
| Зазор между электродами |
0,75 мм
|
