Снятие и установка крыла Форд Фокус

Снятие

ПРИМЕЧАНИЕ, Процедуры дня левого и правого крыла аналогичны.

Если необходима замена только одного крыла, не требуется полностью

снимать передний бампер и фару. В этом случае достаточно отсоединить фару

и бампер от крыла. Однако, следующая процедура описывает полный процесс

снятия.

  Снимите передний бампер.

  Снимите брызговик крыла.

  Выверните винты.

  Снимите фару в сборе.

  Отсоедините верхний фланец крыла (рис. 8.9).

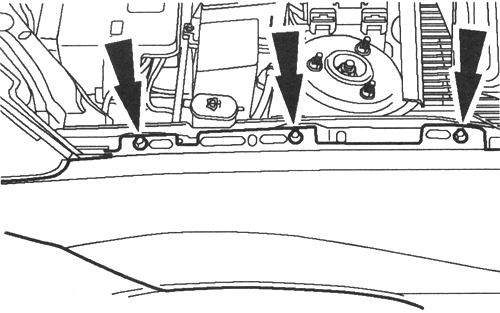

Рис. 8.9. Отсоединение верхнего фланца крыла

  Снимите уплотнение (рис. 8.10).

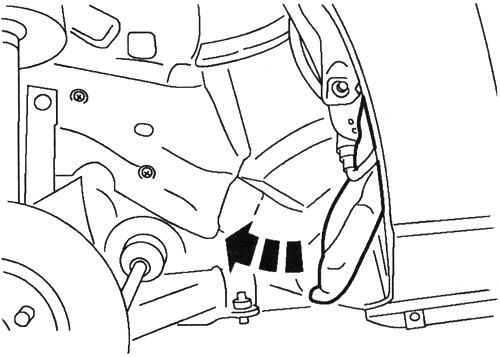

Рис. 8.10. Снятие уплотнения

  Снимите трубку заливной горловины бачка омывателя (рис. 8.11).

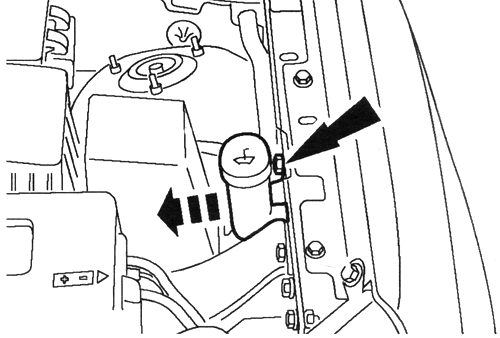

Рис. 8.11. Снятие трубки заливной горловины бачка омывателя

  Выверните болт из стойки «А» (рис. 8.12).

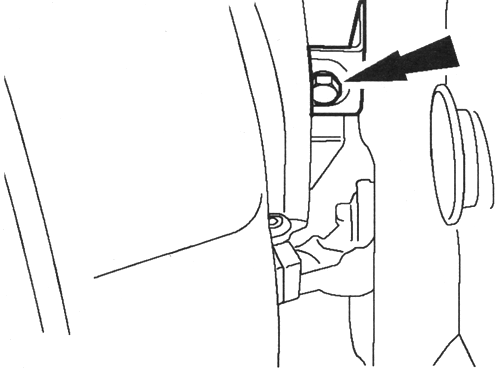

Рис. 8.12. Болт крепления стойки «А»

  Снимите крыло (рис. 8.13).

  Расстыкуйте электрический разъем повторителя сигнала поворота.

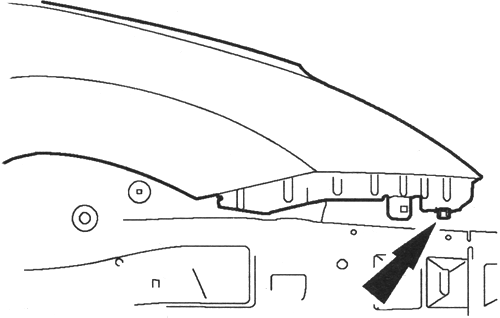

Рис. 8.13. Снятие крыла

  Установка

ПРИМЕЧАНИЕ, Автомобиль должен стоять на ровной горизонтальной

поверхности. Требуется, чтобы дверь

была полностью закрыта и

имелись

равномерные зазо­ры относительно стойки А, задней боковой двери илизадней боковой панели отделки кузова.

  Установите крыло (рис. 8.14).

1. Установите крыло, установите и затяните усилием руки все винты.

2. Проверьте и отрегулируйте зазор и выверку кромки по от­ношению к двери (4,0 мм ± 1,0 мм).

3. Затяните задний верхний винт.

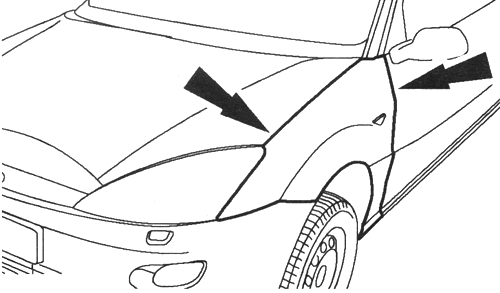

Рис. 8.14. Установка крыла

Выверите положение крыла.

Затяните передний винт на кромке панели фартука крыла.

Аккуратно закройте капот.

Отрегулируйте зазор между крылом и капотом, откройте капот и затяните передний винт на кромке панели фартука крыла.

Зазор между крылом и капотом: 4,0 мм ± 1,0 мм.

Зазор между крылом и дверью: 4,0 мм ± 1,0 мм.

Выверните положение кромки по отношению к двери.

Затяните винт на стойке «А», работая со стороны колесной арки.

Проверьте величину зазора по отношению к двери и затяни­те нижний винт в панели нижней обвязки кузова.

Проверьте все зазоры и затяните винты.

Затяните болт на стойке «А».

Затяните боковые винты на стойке «А».

Затяните нижний винт на кромке панели фартука крыла.

Установите уплотнение.

Установите фару в сборе.

Отрегулируйте резиновый стопор капота.

Установите брызговик крыла.

Установите передний бампер.

Состыкуйте электрический разъем повторителя указателя по­ворота.
