Приборы предупреждения Форд Фокус

Предупреждающий звуковой сигнал обеспечивает водителя звуковым предупреждением при включенном зажигании, нахож­дении ключа зажигания в замке зажигания, при открытой двери водителя и включенном освещении.

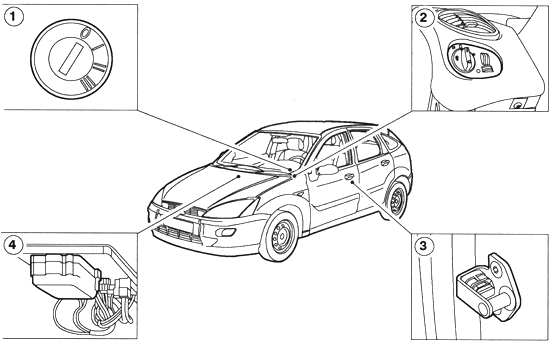

Рис. 7.39. Приборы предупреждения:

1 — цилиндр замка переключателя зажигания; 2 — переключатель фар;

3 — переключатель ламп освещения порогов дверей;

4 — модуль центрально­го таймера

  Для предоставления водителю звуковых предупреждений сис­тема использует несколько входящих сигналов.

  Модуль центрального таймера (СТМ).

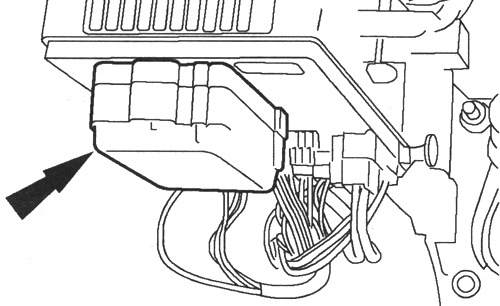

Рис. 7.40. Модуль центрального таймера (СТМ)

  Модуль центрального таймера (СТМ) действует в качестве ус­тройства мониторинга систем для выдачи водителю звуковых предупреждений. Модуль получает входные сигналы от пере­ключателей и включает звуковой предупреждающий сигнал.

  Цилиндр замка переключателя зажигания.

  Непрерывный предупреждающий сигнал звучит, если дверь водителя открыта, и при этом ключ зажигания вставлен в замок зажигания. Звуковой сигнал выключается при извлечении ключа из замка зажигания. Переключатель является встроенным эле­ментом цилиндра переключателя зажигания.

  Переключатель фар.

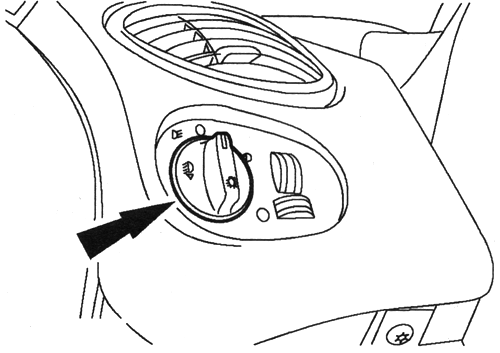

Рис. 7.41. Переключатель фар

  Непрерывный предупреждающий сигнал звучит, если дверь водителя открыта, и при этом включены лампы освещения. Этот звуковой сигнал звучит независимо от того, вставлен ли ключ зажигания в замок зажигания, и выключается после выключения ламп освещения

  Переключатель освещения порогов дверей.

  Переключатель лампы освещения порога двери водителя ак­тивизирует передачу предупреждающего сигнала системой, ес­ли ключ зажигания вставлен в замок зажигания и включены лам­пы освещения, и при этом дверь открыта/ неплотно закрыта. Звуковые предупреждения отсутствуют до момента открывания двери водителя.

  Режим диагностических проверок.

  Модуль центрального таймера (СТМ) имеет функцию самоди­агностики. Эта функция позволяет активизировать четыре вы­ходных сигнала модуля СТМ.

  Для подготовки автомобиля к режиму самодиагностики уста­новите переключатель очистителя лобового стекла в положение I, установите переключатель ламп освещения салона в по­ложение 12 SEC и закройте обе двери. Для выбора функции са­модиагностики модуля СТМ удерживайте нажатым переключа­тель обогрева заднего стекла, одновременно переводя ключ зажигания в положение ON, затем отпустите переключатель обогрева заднего стекла. После этого СТМ входит в режим са­модиагностики и ожидает команды для активизации четырех вы­ходных сигналов. Для включения и выключения каждого из четы­рех выходным сигналов СТМ используется переключатель обо­грева заднего стекла.

— Установите стеклоочистители в положение I.

— Нажмите на переключатель обогрева заднего стекла.

— Установите переключатель освещения салона в положение ON.

— Включите контрольную лампу ремней безопасности на щитке приборов.

  Для выхода из режима самодиагностики установите ключ за­жигания в положение OFF.
