Регулировка троса стояночного тормоза Форд Фокус

 Регулировка

  Снимите чехол рычага стояночного тормоза.

  Отсоедините зажим чехла.

  Снимите чехол.

  Отпустите стояночный тормоз до упора в нижнее положение.

  Отпустите регулировочную гайку троса стояночного тормоза до полного ослабления натяжения троса.

  Снимите зажим.

  Отпустите регулировочную гайку.

  Задействуйте и отпустите педаль тормоза, чтобы обеспечить правильную регулировку задних тормозов.

  Поднимите и подоприте автомобиль.

  Убедитесь в правильности разводки и фиксации зажимами троса стояночного тормоза и оболочки троса.

  Поднимите рычаг стояночного тормоза вверх на четыре от­метки (рис. 6.45).

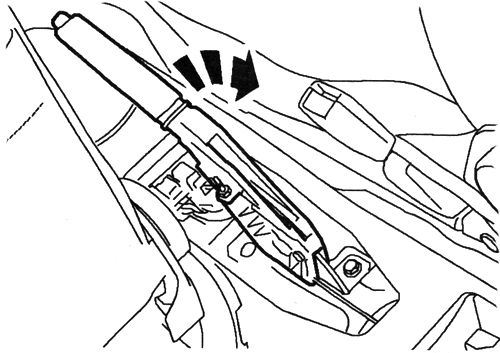

Рис. 6.45. Рычаг стояночного тормоза

  Затяните регулировочную гайку троса стояночного тормоза до ощутимого увеличения плотности затяжки (рис. 6.46).

  Несколько раз задействуйте и отпустите рычаг стояночного тормоза с достаточной силой для фиксации системы стояночно­го тормоза.

  Отпустите стояночный тормоз до упора в нижнее положение.

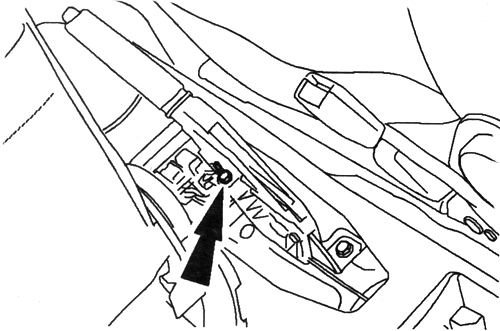

Рис. 6.46. Регулировочная гайка троса стояночного тормоза

  Автомобили с барабанными тормозами задних колес

ПРИМЕЧАНИЕ. Если регулировка троса не влияет на перемещение плунжера,

имеет место повреждение, деформация или заклинивание троса, установитено­вый трос и оболочку троса. Общее перемещение лево­го и правогоплунжера вместе взятых должно составлять от I мм до 8 мм.

  Проверьте перемещение плунжера в левой и правой опор­ных пластинах (рис. 6.47).

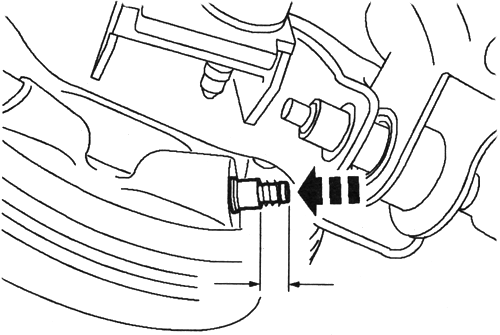

Рис. 6.47. Проверка плунжера

  Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза.

  Автомобили с дисковыми тормозами задних колес

ПРИМЕЧАНИЕ. Если регулировка троса не влияет на перемещение рычага суппорта стояночного тормо­за, имеет место повреждение, деформация или закли­нивание троса, установите новый трос и оболочку тро­са. Общее перемещение между левым и правым рычагами суппорта стояночного тормоза и стопором вместе мятыми должно составлять от 0,5 мм до 2 мм.

  Проверьте перемещение рычага суппорта стояночного тор­моза слева и справа (рис. 6.48).

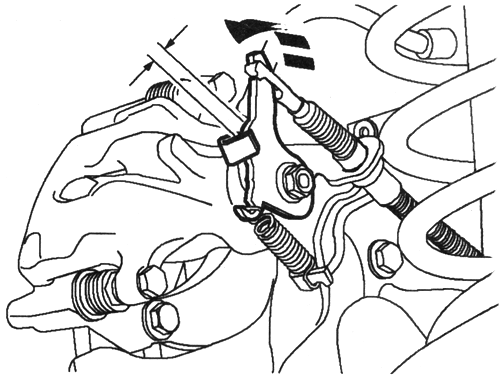

Рис. 6.48. Проверка перемещения рычага суппорта стояночного тормоза

  Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза.

  Поверните задние колеса, чтобы убедиться в отсутствии вы­раженного заедания тормозов.

  Установите зажим регулировочной гайки стояночного тормоза.

  После регулировки убедитесь в правильности положения ре­гулировочной гайки стояночного тормоза.

  Установите зажим.

  Установите чехол рычага стояночного тормоза.
