Снятие и установка тормозного суппорта (задние дисковые тормоза) Форд Фокус











Снятие



  Отпустите гайки колеса автомобиля Ford Focus.

  Поднимите и подоприте автомобиль.

  Снимите колесо.

  Отсоедините трос стояночного тормоза.
  Оттяните назад рычаг стояночного тормоза.

  Отсоедините трос от рычага стояночного тормоза.

  Снимите зажим оболочки троса.

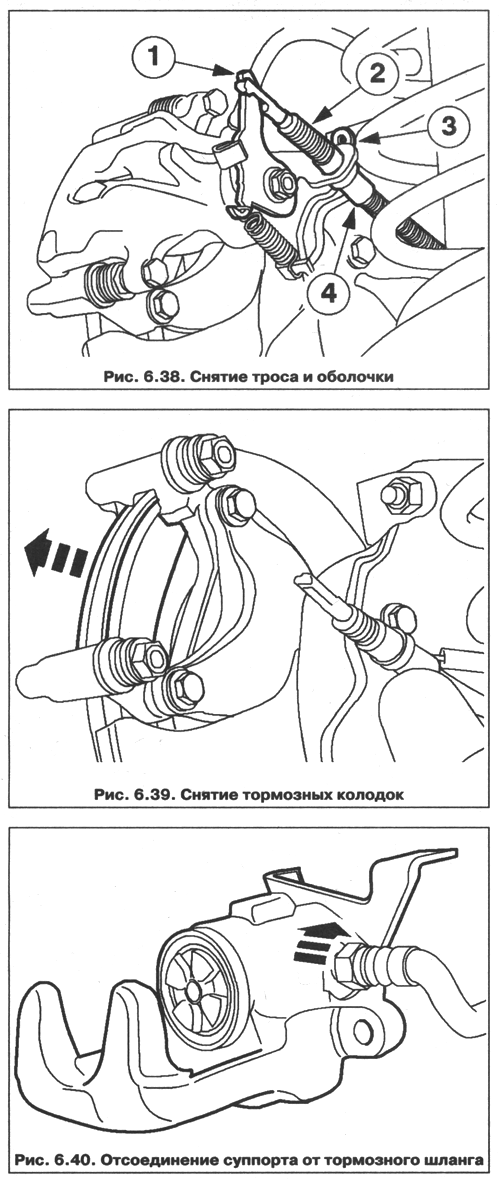

  Снимите трос и оболочку троса (рис. 6.38).

  Ослабьте натяжение тормозного шланга.

  Пережмите тормозной шланг зажимом.

  Отпустите ниппельное соединение тормозного шланга.

  Отсоедините суппорт.

  Снимите тормозные колодки (рис. 6.39).

  Отсоедините суппорт от тормозного шланга (рис. 6.40).

  Заглушите тормозной шланг во избежание вытекания тор­мозной жидкости и проникновения грязи.



Технические характеристики передних дисковых тормозов







Наименование

Значение, мм

Диаметр тормозного диска

252,7

Диаметр тормозного диска — автомобили с двигателем 2.0L Duratec ST

280

Номинальная толщина нового тормозного диска

10

Толщина отбраковки изношенного тормозного диска*

8

Толщина отбраковки изношенной тормозной колодки*

1,5

Спецификации моментов затяжки

Наименование

Момент кпяжки, Н-м

Болты крепления опорной пластины тормозного суппорта

55

Болты крепления тормозного суппорта

35

Ниппельное соединение тормозного шланга с тормозным суппортом

15



* После достижения толщины отбраковки установите новый тормозной диск/ тормозные колодки.

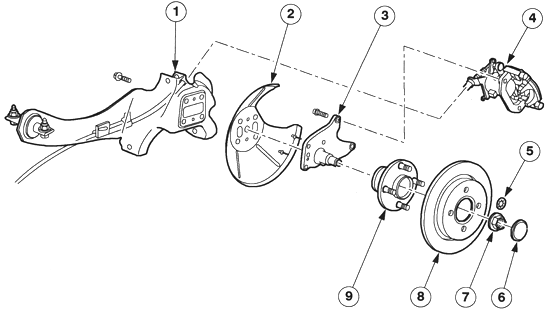

Компоненты заднего дискового тормоза:

1 — продольный рычаг и кулак; 2 — щит; 3 — ось колеса;

4 — суппорт тормоза; 5 — зажим; 6 — смазочный колпачок;

7 — держатель подшипника колеса; 8 — диск; 9 — ступица колеса



  Снимите анкерную пластину (рис. 6.41).

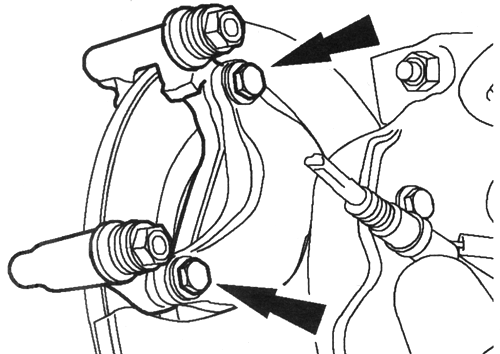

Рис. 6.41. Снятие анкерной пластины



  Установка



  Установите анкерную пластину.

  Подсоедините суппорт к тормозному шлангу, не затягивая со­единение.

ПРИМЕЧАНИЕ. Если поршни втянуты внутрь корпуса, тормозная жидкость

может вытесняться из главного тор­мозного цилиндра.

  Используя специальный инструмент, полностью уберите внутрь поршень суппорта (рис. 6.42).

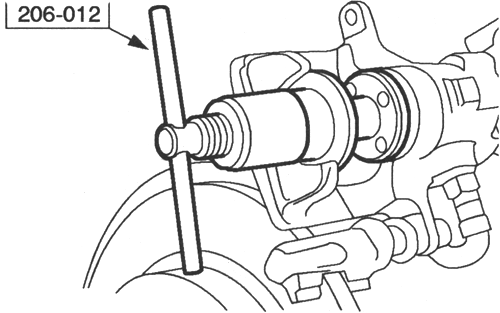

Рис. 6.42. Установка поршня в суппорт



  Установите тормозные колодки.

ПРИМЕЧАНИЕ. Убедитесь в правильности расположе­ния пружин тормознойколодки на суппорте.

  Установите суппорт.

  При установке остальных компонентов выполните процедуру снятия в обратной последовательности.

  Установите колеса.

  Удалите воздух из системы тормозов.
