Снятие и установка тормозных колодок (задние барабанные тормоза) Форд Фокус

Снятие

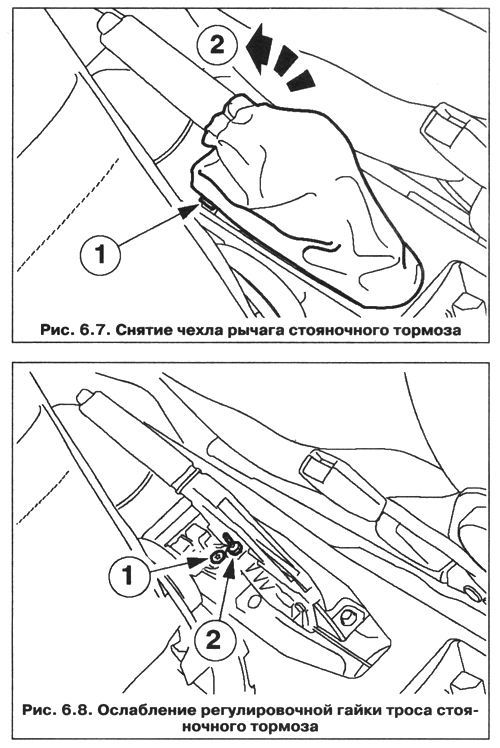

  Снимите чехол рычага стояночного тормоза (рис. 6.7).

  Отсоедините зажим чехла. Снимите чехол.

ПРИМЕЧАНИЕ. Убедитесь в том, что задние тормоза находятся в холодномсостоянии.

  Отпустите стояночный тормоз до упора в нижнее положение.

  Отпустите регулировочную гайку троса стояночного тормоза до полного ослабления натяжения троса (рис. 6.8).

  Снимите зажим.

  Отпустите регулировочную гайку. Снимите колеса.

  Отсоедините жгут электропроводки датчика скорости колеса от кулака колеса и панели пола. Рассоедините штекерный разъем. Отсоедините зажимы.

ВНИМАНИЕ. Не снимайте тормозной барабан, ис­пользуя гайку крепленияступицы. Не повредите жгут электропроводки или штекерный разъем датчикаскорости колеса.

ПРИМЕЧАНИЕ. Жгут электропроводки датчика скоро­сти колеса проходитчерез кулак колеса.

  Снимите ось колеса в сборе со ступицей колеса. Снимите удерживающие пружины (рис. 6.9). Снимите штифты.

ВНИМАНИЕ. Не повредите чехлы колесных ци­линдров.

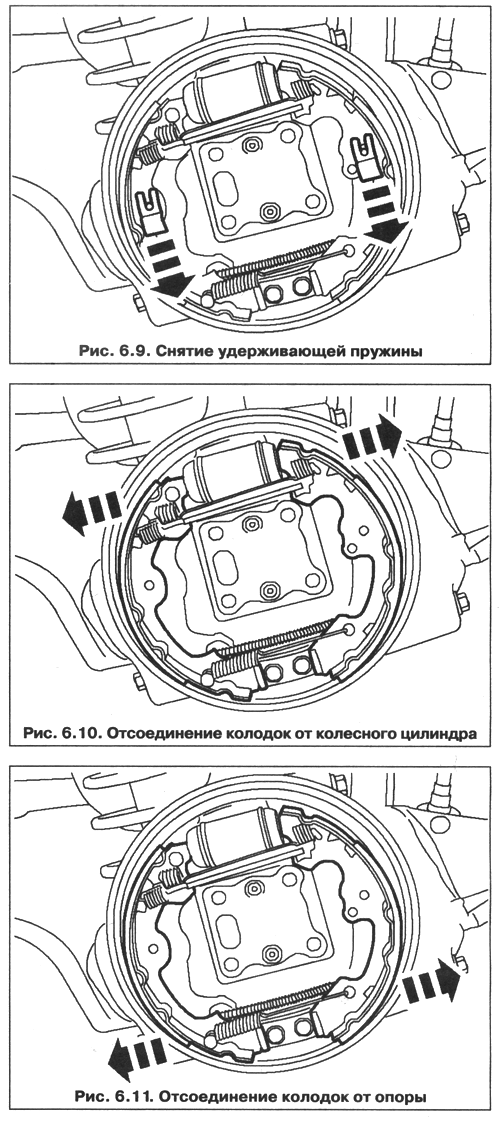

  Отсоедините колодки от колесного цилиндра (рис. 6.10). Отсоедините колодки от опоры (рис. 6.11).

  Закрепите поршни колесных цилиндров на месте резиновой лентой.

  Отсоедините трос стояночного тормоза (рис. 6.12).

  Протолкните рычаг внутрь.

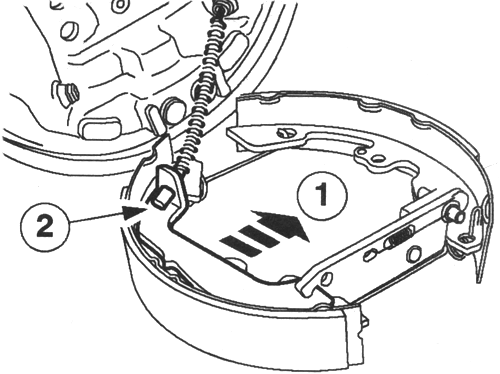

Рис. 6.12. Отсоединение троса стояночного тормоза

  Отсоедините трос.

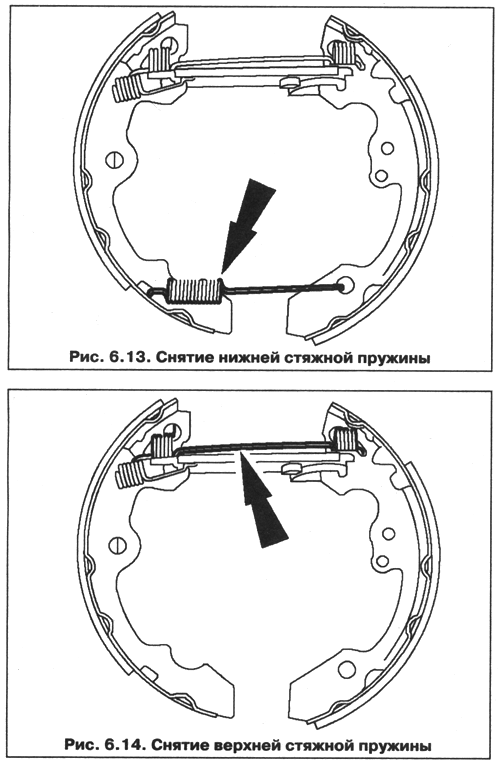

  Снимите нижнюю стяжную пружину (рис. 6.13).

  Снимите верхнюю стяжную пружину (рис. 6.14).

  Снимите переднюю колодку с разжимной планки и компенса­тора зазора тормозных колодок (рис. 6.15).

1. Вытяните колодку наружу.

2. Отсоедините разжимную планку.

3. Высвободите разжимную планку.

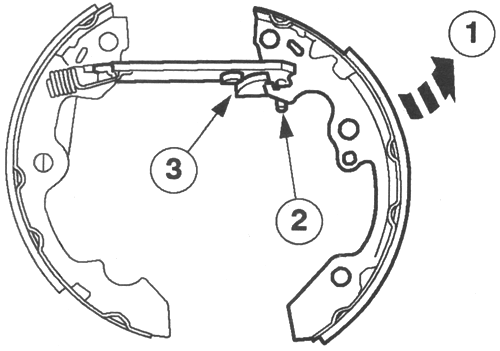

Рис. 6.15. Снятие передней колодки с разжимной планки

ВНИМАНИЕ. Пружина разжимной планки находится в подпружиненномсостоянии.

  Отсоедините заднюю колодку от опоры (рис. 6.16).

1. Переместите разжимную планку вниз.

2. Отсоедините стяжную пружину стояночного тормоза.

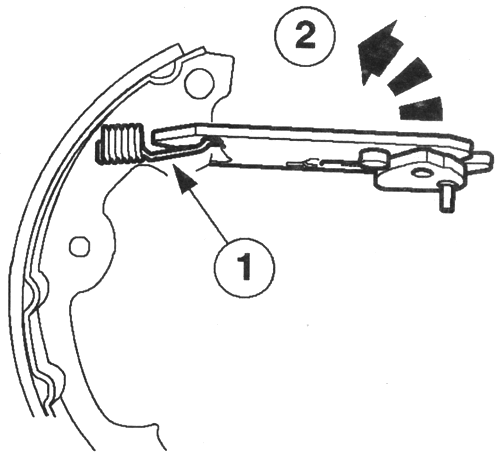

Рис. 6.16. Отсоединение задней колодки от опоры

  Установка

  Очистите, проверьте контактные точки тормозного щита и нанесите на них силиконовую диэлектрическую смазку. Установите разжимную планку на заднюю колодку (рис. 6.17).

1. Установите стяжную пружину стояночного тормоза.

2. Переместите планку вверх.

  При установке остальных компонентов выполните процедуру снятия в обратной последовательности.

ПРИМЕЧАНИЕ. Внутренний автоматический ком­пенсатор зазора тормозныхколодок должен быть отрегулирован, а тормозные колодки должны бытьсцентрированы относительно тормозного барабана.

  Вращайте задние колеса и при этом четыре раза выжмите пе­даль тормоза.

  Отрегулируйте трос стояночного троса.

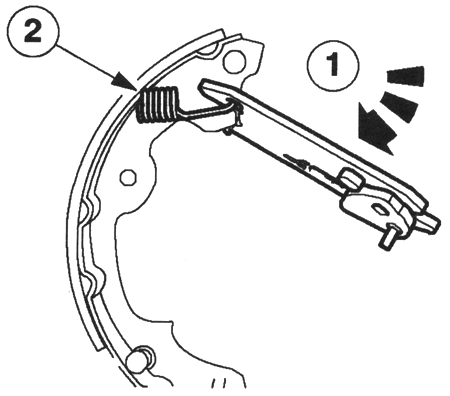

Рис. 6.17. Установка разжимной планки на заднюю колодку
