Снятие и установка тормозного барабана (задние тормоза) Форд Фокус

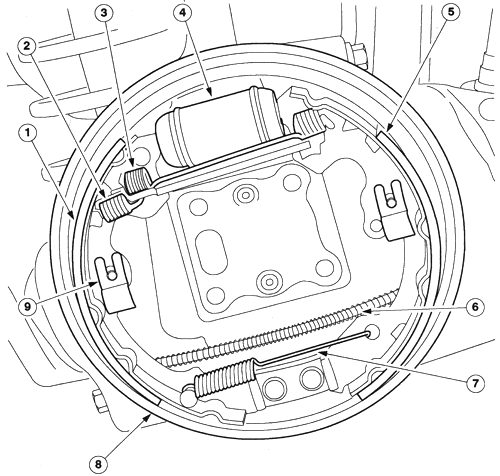

Рис. 6.4. Барабанный тормоз: 1 — передняя колодка; 2 — возвратная пружина стояночного тормоза; 3 — верхняя стяжная пружина; 4 — колесный цилиндр; 5 — задняя колодка; 6 — трос стояночного тормоза; 7 — нижняя стяжная пружина; 8 — тормозной щит; 9 — удерживающая пружина

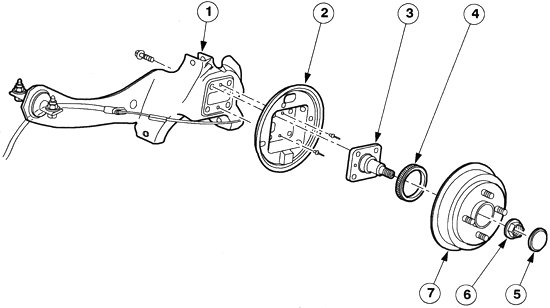

Рис. 6.5. Компоненты заднего барабанного тормоза: 1 — продольный рычаг и кулак; 2 — тормозной щит; 3 — ось колеса; 4 — импульсное кольцо датчика антиблокировочной системы; 5 — смазочный колпачок; 6 — держатель подшипника колеса; 7 — барабан
Снятие Отпустите стояночный тормоз. Снимите колесо в сборе с шиной. Отсоедините жгут электропроводки датчика скорости колеса от кулака колеса и панели пола (рис. 6.6).

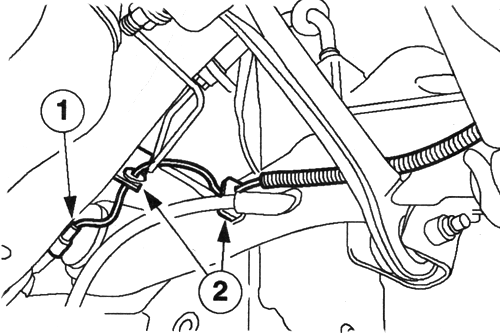

Рис. 6.6. Отсоединение жгута электропроводки датчика скорости колеса
Рассоедините штекерный разъем. Отсоедините зажимы. ВНИМАНИЕ. Не повредите жгут электропроводки или штекерный разъемдатчика скорости колеса. ПРИМЕЧАНИЕ. Жгут электропроводки датчика скорости колеса проходитчерез кулак колеса. Снимите ось колеса в сборе со ступицей колеса с кулака колеса. Снимите ось колеса в сборе со ступицей колеса.
Установка При установке выполните процедуру снятия в обратной последовательности.
