Снятие и установка насоса усилителя рулевого управления (Duratec ST 2.0 L) Форд Фокус

Снятие

  Снимите ремень привода аксессуаров.

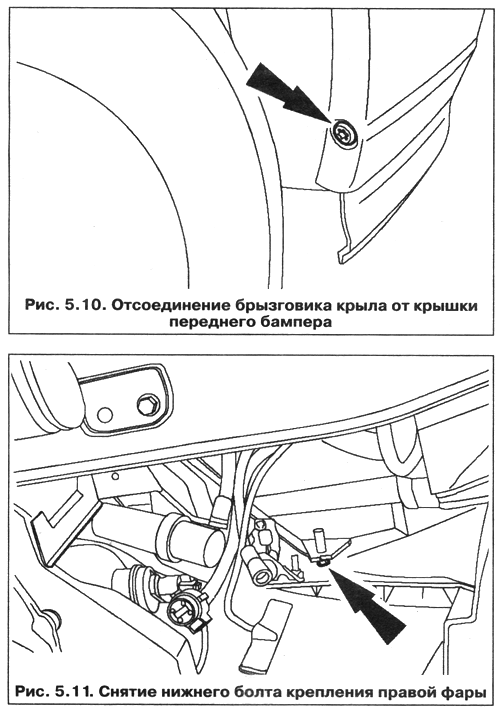

  Отсоедините брызговик крыла от крышки переднего бампе­ра, чтобы получить доступ к нижнему болту крепления правой фары (рис. 5.10).

  Выверните нижний болт крепления правой фары (рис. 5.11).

  Используя специальный инструмент, отсоедините магистраль от охладителя рабочей жидкости усилителя рулевого управле­ния (рис. 5.12).

1. Вставьте специальный инструмент в муфту с подпружинен­ным замком.

2. Проведите специальным инструментом вдоль трубопрово­да, чтобы освободить фиксирующие лапки.

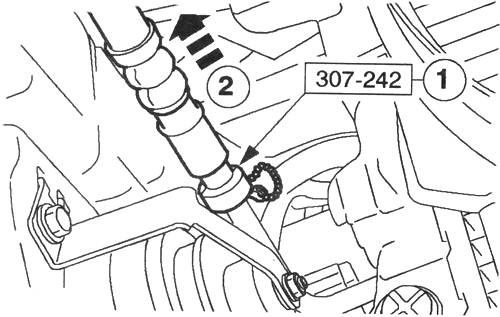

Рис. 5.12. Отсоединение магистрали от охладителя рабочей жидкости

усилителя рулевого управления

  Дайте жидкости стечь в подходящую емкость. Используя специальный инструмент, отсоедините магистраль от насоса усилителя рулевого управления (рис. 5.13).

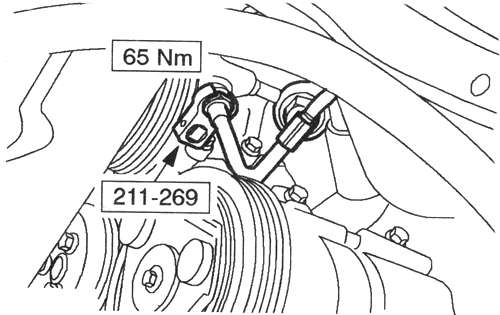

Рис. 5.13. Отсоединение магистрали от насоса усилите­ля

рулевого управления

  Дайте жидкости стечь в подходящую емкость.

  Отбракуйте уплотнительное кольцо круглого сечения за его дальнейшей ненадобностью.

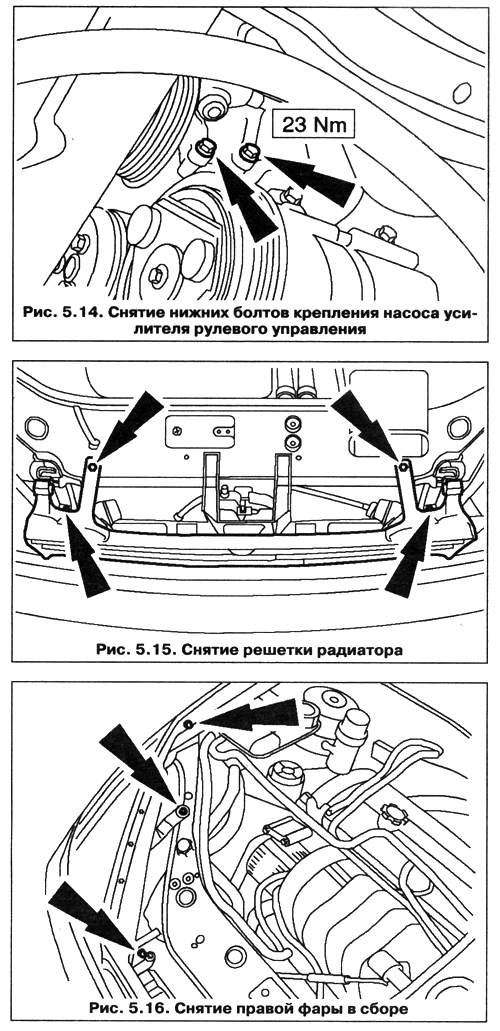

  Выверните нижние болты крепления насоса усилителя руле­вого управления (рис. 5.14).

  Опустите автомобиль.

  Снимите решетку радиатора (рис. 5.15).

  Снимите правую фару в сборе (рис. 5.16).

  Рассоедините штекерный разъем.

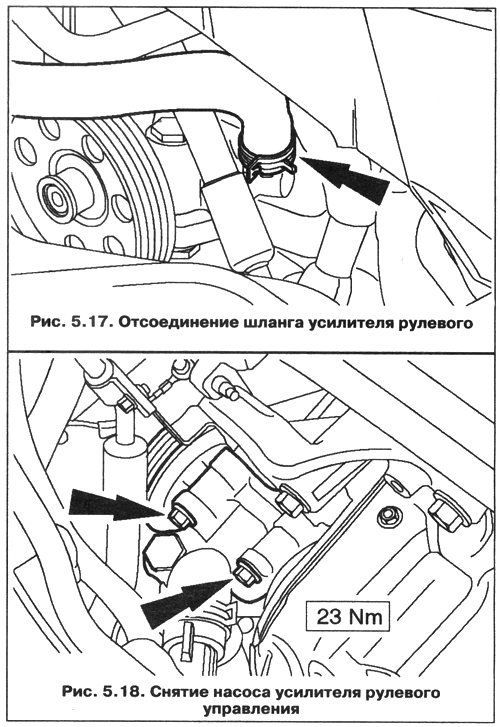

  Отсоедините шланг усилителя рулевого управления от насо­са усилителя рулевого управления (рис. 5.17).

  Дайте жидкости стечь в подходящую емкость.

  Высвободите магистраль усилителя рулевого управления из зажима на двигателе и расположите ее в стороне. Снимите насос усилителя рулевого управления (рис. 5.18).

  Установка

ПРИМЕЧАНИЕ, В случав установки нового насоса уси­лителя рулевогоуправления ниппели, входящие в комплект нового насоса, следует снять и сохранить для по­следующего использования.

  Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппель соединения на­соса усилителя рулевого управления с трубопроводом рулево­го механизма.

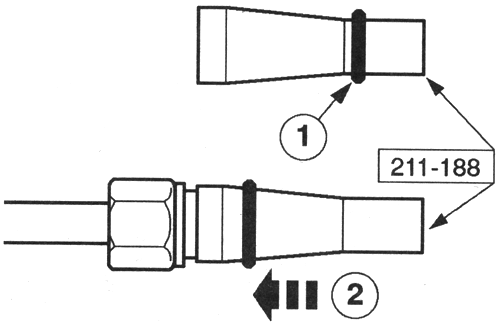

Рис. 5.19. Установка уплотнительного кольца круглого сечения

  Надавите на уплотнительное кольцо круглого сечения для его установки на специальный инструмент.

  Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положе­ние (рис. 5.19).

  Установите элементы на место, действуя в обратной последо­вательности.

  Долейте рабочую жидкость в систему усилителя рулевого уп­равления и удалите из системы воздух.
