Снятие и установка ступицы колеса Форд Фокус

Снятие

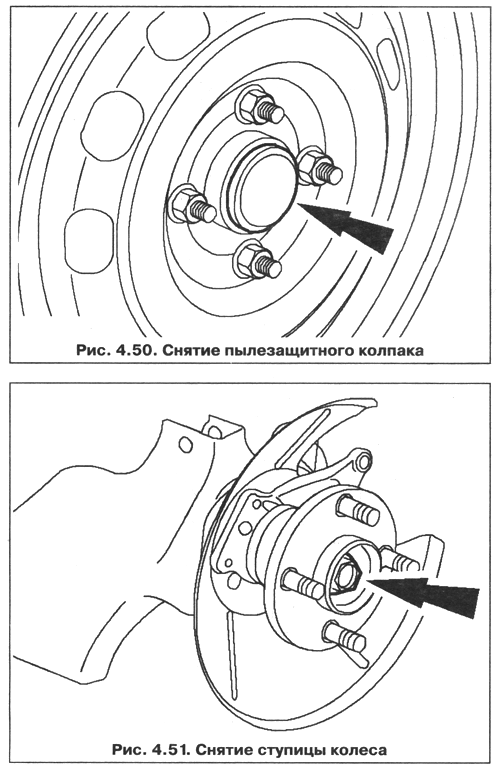

  Снимите пылезащитный колпак (рис. 4.50).

  Автомобили с задними дисковыми тормозами.

  Снимите задний тормозной диск.

ВНИМАНИЕ. Во избежание повреждения гайки креп-пения ступицы колеса при ее снятии используйте торце­вой ключ.

  Снимите ступицу колеса (рис. 4.51): Снимите гайку крепления ступицы колеса.

  Автомобили с задними барабанными тормозами.

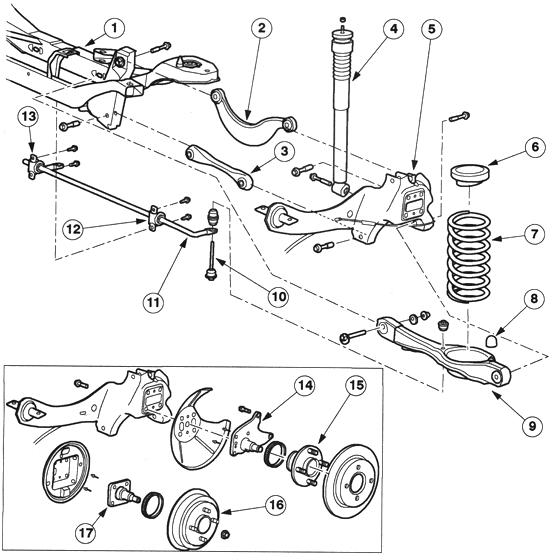

Рис. 4.49. Задняя подвеска:

1 — поперечина; 2 — верхний рычаг; 3 — передний нижний рычаг;

4 — амортизатор в сборе; 5 — продольный рычаг и кулак; 6 — опора пружины;

7 — пружина; 8 — ограничитель хода пружины; 9 — задний нижний рычаг;

10 — рычаг стабилизатора поперечной устойчивости;

11 — стабилизатор по­перечной устойчивости;

12 — втулка стабилизатора поперечной устойчивости;

13 — зажим втулки стабилизатора поперечной устойчивости;

14 — цапфа колеса (дисковые тормоза); 15 — ступица колеса (дисковые тормоза);

16 — барабан и ступица в сборе (барабанные тормоза);

17 — цап­фа колеса (барабанные тормоза)

ВНИМАНИЕ, Снятие ступицы колеса, описанное в этой процедуре,

предназначено для установки новых под­шипников колеса, но не для доступак элементам систе­мы тормозов.

  Снимите колесо в сборе с шиной. Отпустите стояночный тормоз.

ВНИМАНИЕ. Во избежание повреждения тайки креп­ления ступицы колеса приее снятии используйте торце­вой ключ.

  Снимите ступицу колеса (рис. 4.52). Снимите гайку крепления ступицы колеса.

  Установка — автомобили с задними барабанными тормозами

ВНИМАНИЕ, Не ударяйте по кольцу датчика скорости колеса.

Удостоверьтесь в чистоте кольца датчика скорости колеса.

Не допускайте никакого контакта между кольцом дат­чика скорости колеса имагнитной поверхностью.

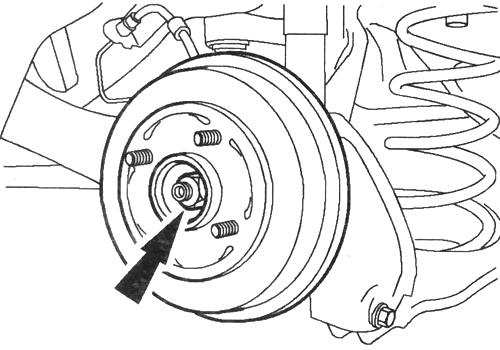

Рис. 4.52. Снятие ступицы колеса

Гайку крепления ступицы колеса можно повторно ис­пользовать четыре раза, отметьте гайку крепления сту­пицы колеса.

ПРИМЕЧАНИЕ. На этой стадии не затягивайте полно­стью гайку крепления ступицы колеса.

  Установите ступицу колеса.

ВНИМАНИЕ, Во избежание повреждения подшипника при затягивании гайки крепления ступицы колеса по­верните тормозной барабан 10 раз в противополож­ном направлении.

  Затяните гайку крепления ступицы колеса. Следует задействовать стояночный тормоз. Установите колесо в сборе с шиной.

  Автомобили с задними дисковыми тормозами

ВНИМАНИЕ, Не ударяйте по кольцу датчика скорости колеса.

Удостоверьтесь в чистоте кольца датчика скорости колеса.

Не допускайте никакого контакта между кольцом дат­чика скорости колеса и магнитной поверхностью. Гайку крепления ступицы колеса можно повторно ис­пользовать четыре раза, отметьте гайку крепления сту­пицы колеса.

ПРИМЕЧАНИЕ. На этой стадии не затягивайте полно­стью гайку крепления ступицы колеса.

  Установите ступицу колеса.

ВНИМАНИЕ. Во избежание повреждения подшипника при затягивании гайки крепления ступицы колеса по­верните тормозной барабан 10 раз в противополож­ном направлении.

  Затяните гайку крепления ступицы колеса. Установите задний тормозной диск.

ПРИМЕЧАНИЕ. Если пылезащитный колпачок был по­врежден при снятии, следует установить новый пылеза­щитный колпачок.

  Установите пылезащитный колпачок.
